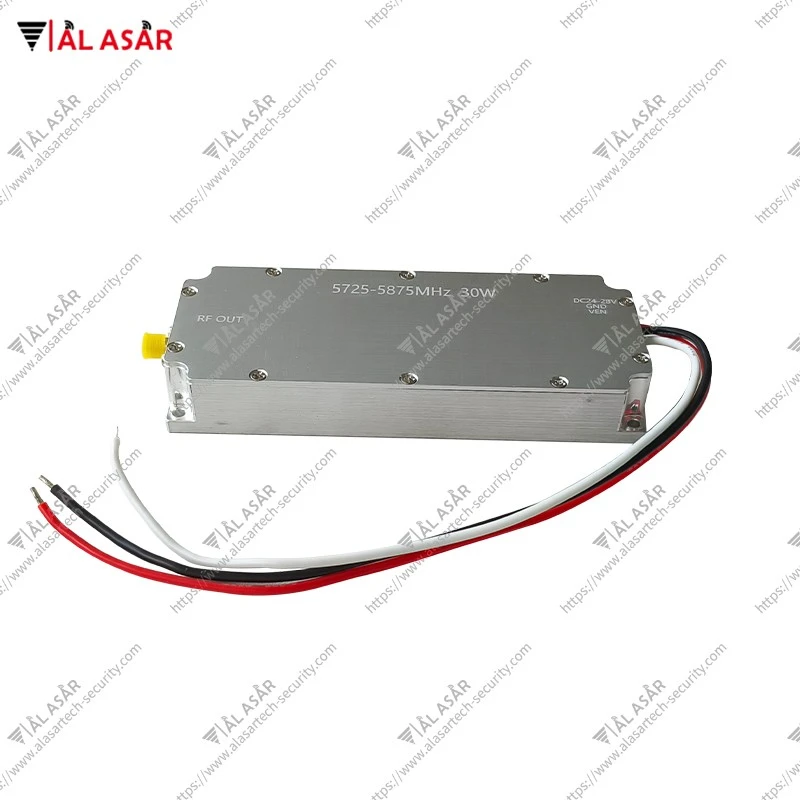

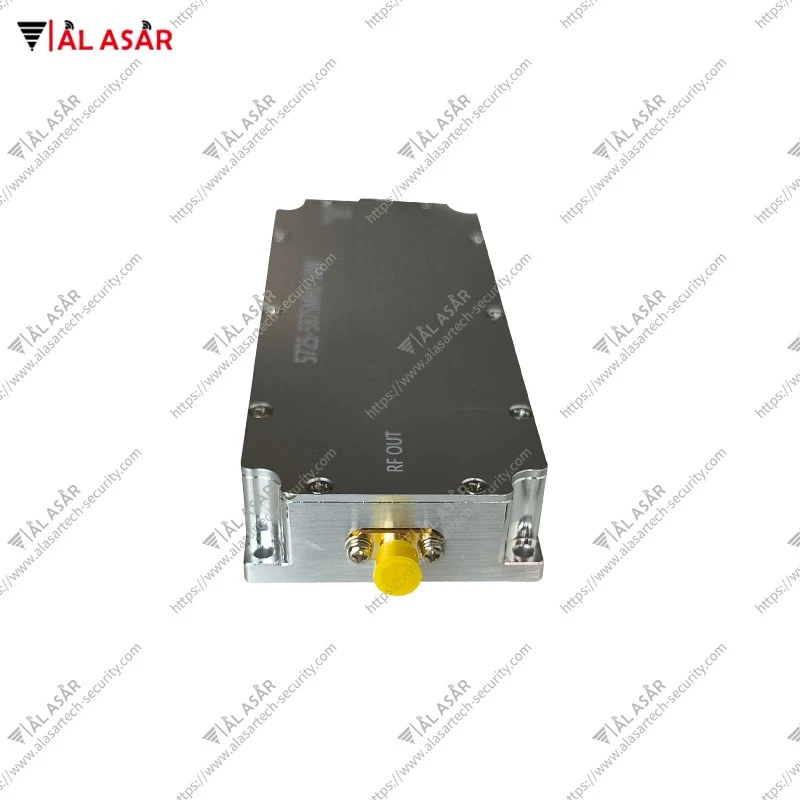

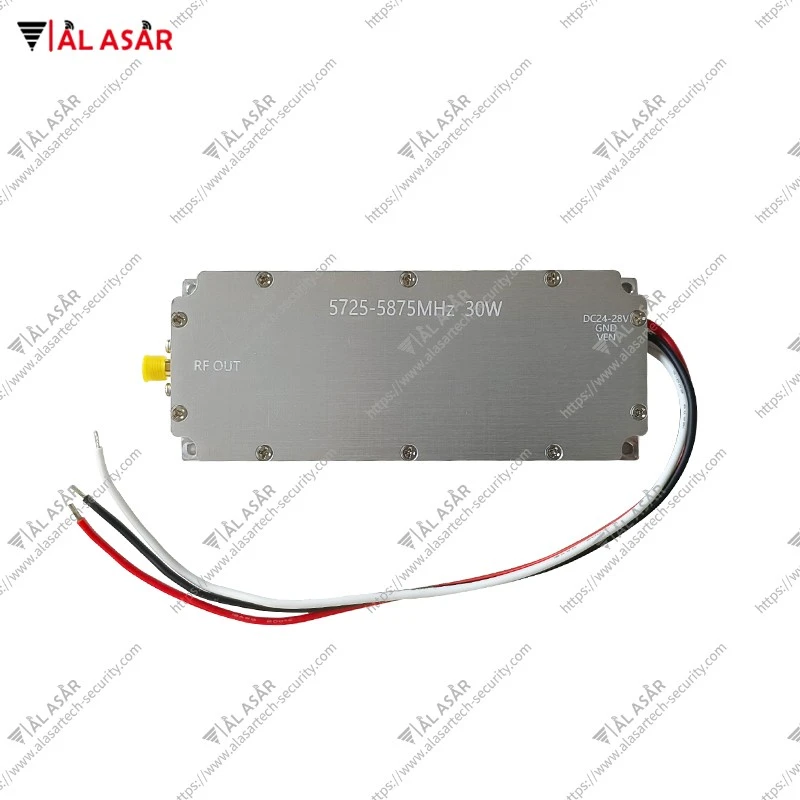

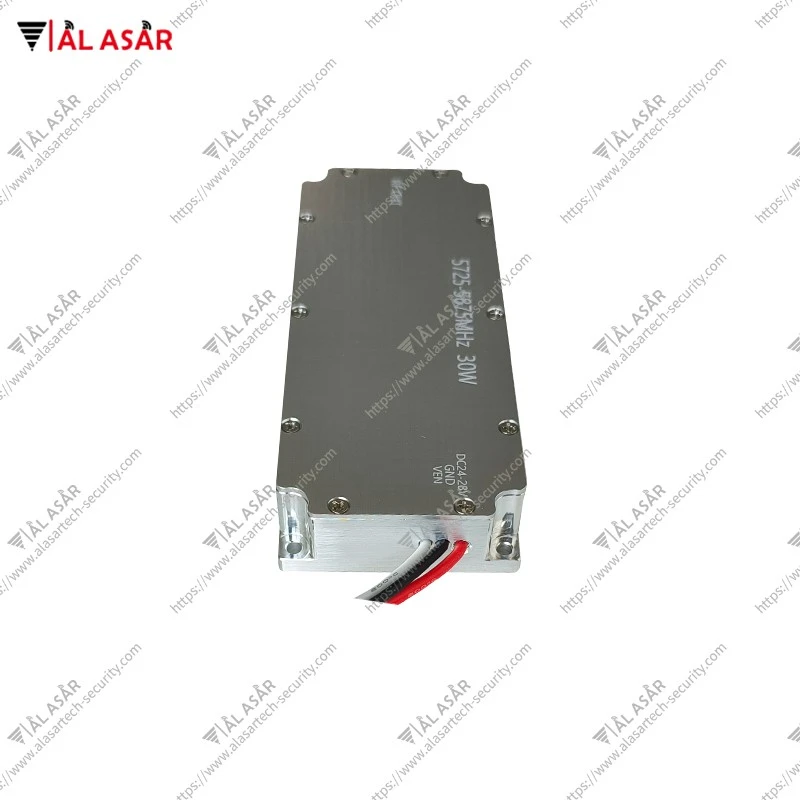

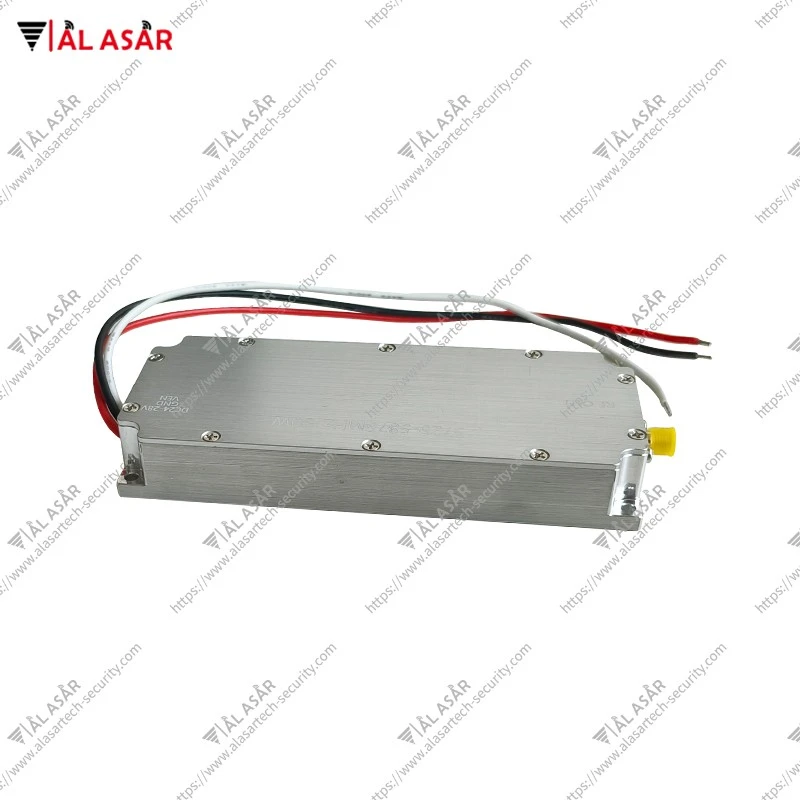

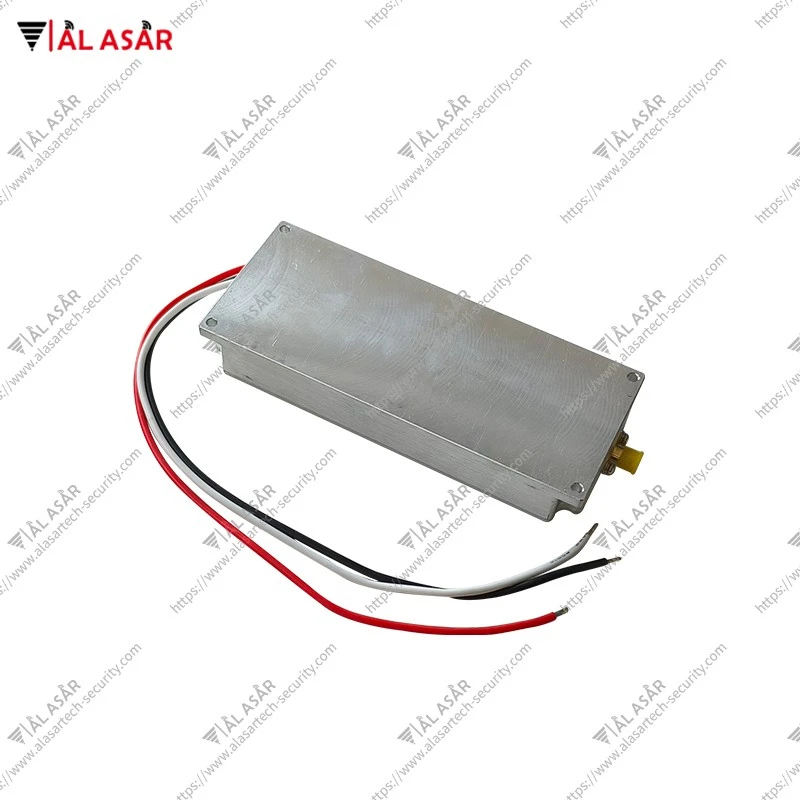

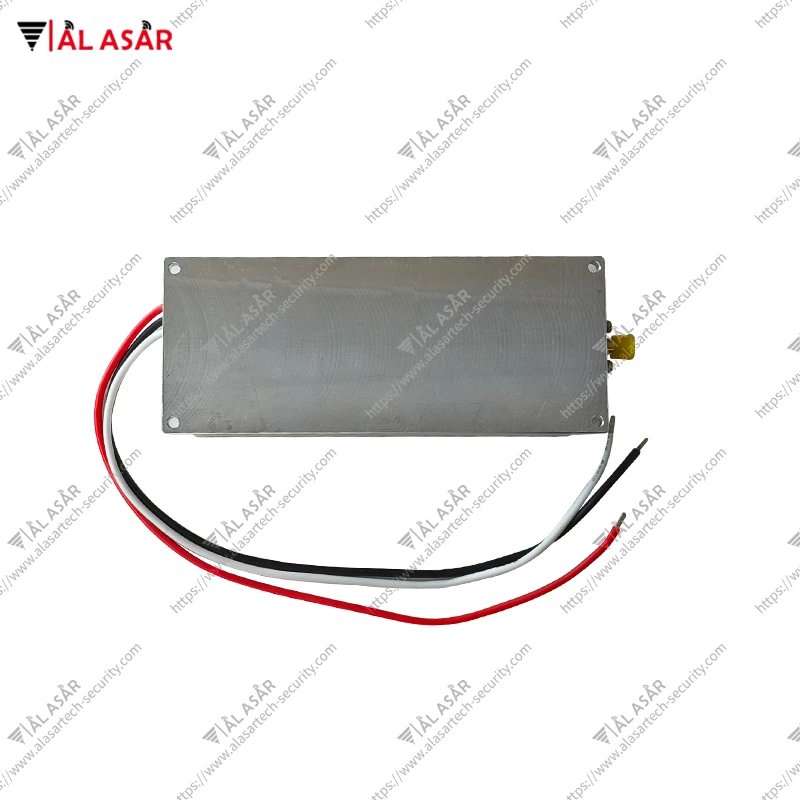

30W jelvédő teljesítmény erősítő modul

Index

Paraméter

Munkamenőség

Kimeneti CW telített teljesítmény

Nagyobb vagy egyenlő, mint 30 W (45dbm) ± 1dbm

A - sávban a SAPT GAY SOKNITY

Kevesebb vagy egyenlő 1,5 dB

Működő áram

Kevesebb vagy egyenlő 1,7a

Kimenet VSWR

Kevesebb vagy egyenlő 2,6

Rendetlenség elnyomás

Nagyobb vagy egyenlő 65dbc -nál

Harmonikus elnyomás

-8dBC -nál nagyobb vagy egyenlő

RF kimeneti felület

SAM - f

28 V tápegység felület

Feed - Kondenzátoron keresztül földelő lemez/ piros - fekete huzalok

VCC tápegység

DC: 27-30V

VCC max feszültség

+30V

Dimenzió csatlakozó nélkül

127,5 × 59,5 × 18 mm

Környezeti hőmérséklet

-20^oC~+55^oC

Telepítési módszer

A radiátort be kell szerelni a teljesítményerősítő tesztinhez
