Kézi drónérzékelő:
Egy teljes útmutató aHordozható drónészlelés
A kézi dróndetektor egy hordozható eszköz, amelyet pilóta nélküli légijárművekhez (UAV) kapcsolódó rádiófrekvenciás jelek észlelésére és elemzésére használnak. Ellentétben a rögzített drónérzékelő rendszerekkel, a kézi drónérzékelőket a biztonsági személyzet hordozhatja, és különböző területeken használható mobil észlelésre.
A kézi rádiófrekvenciás drónérzékelők azonosítani tudják egyes fogyasztói-minőségű drónok, FPV drónok és ipari-minőségű drónok jeleit. Elemezhetik a feltételezett ismeretlen drónoktól érkező jeleket is, hogy információkat szerezzenek, például a drónok helyéről, a pilóta helyéről és a távoli azonosítóról.

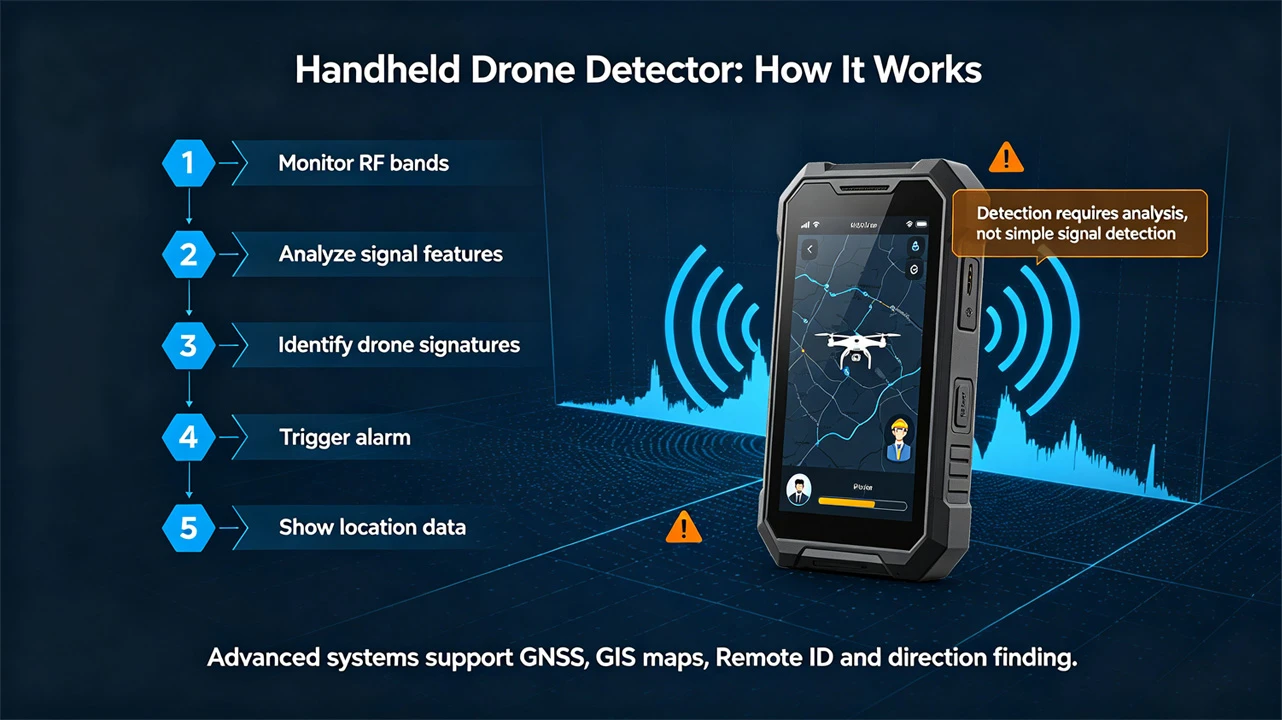

一,Hogyan működnek a kézi dróndetektorok?
A rádiófrekvenciás (RF) dróndetektorok általában a következő lépéseket tartalmazzák:
1. RF jel figyelése:Az eszköz folyamatosan figyeli a kiválasztott frekvenciasávot, és számos vezeték nélküli jelet keres, amelyek együtt létezhetnek a környező környezetben, például Wi{0}}Fi, Bluetooth, kommunikációs eszközök és ipari berendezések. A drónérzékelés nem egyszerűen "RF jel észlelése és feltételezése, hogy drónról van szó".
2. Jelelemzés:Miután az eszköz észlel egy releváns jelet, tovább elemzi a frekvencia jellemzőit, a jelmintákat és az adott drón kommunikációs technológiájával kapcsolatos egyéb jellemzőket.
3. Drón azonosítása:A készülék összehasonlítja az elemzési eredményeket ismert drónjel jellemzőkkel vagy azonosító adatbázissal. A támogatott drónmodellek esetében a rendszer tovább tudja határozni a modelljét vagy kategóriáját. Egyes rendszerek a gyakori FPV-hez és az ipari{2}}minőségű drónokhoz kapcsolódó jeleket is képesek azonosítani.
4. Riasztások:Amikor a rendszer releváns drónjelet azonosít, vagy feltételezett drónjelzést észlel, riasztást küld a kezelőnek. A riasztási módszerek közé tartozik a képernyő-értesítések, hangriasztások és rezgésriasztások.
5. Helyszín és egyéb információk:A fejlett kézi drónérzékelő rendszerek a rádiófrekvenciás elemzést GNSS-sel, GIS-térképekkel, távoli azonosítással és iránykeresési képességekkel is kombinálhatják. Az üzemeltetők többet kapnak, mint egy egyszerű „drón észlelt” értesítést; rengeteg információt kapnak a helyzetről a-webhelyen.
2,Milyen típusú drónok képesekkézi dróndetektorokészlelni?
A tényleges észlelési képességek az eszköz frekvencialefedettségétől, a jelazonosító technológiától, az antenna konfigurációjától, a környezettől és a cél drón jeljellemzőitől függenek. A modern kézi drónérzékelő rendszerek jellemzően több dróntípust is képesek észlelni.
1, Fogyasztói drónok:A fogyasztói drónok az UAV gyakori típusai nyilvános és kereskedelmi környezetben. A megfelelő RFID-képességekkel rendelkező dróndetektorok azonosítani tudják a támogatott fogyasztói drónjeleket, és megfelelő célinformációkkal látják el a kezelőket.
2, FPV (Flexible Printed Vehicle) drónok:A megfelelő rádiófrekvenciás elemzési képességekkel rendelkező eszközök figyelhetik a releváns FPV-jeleket, így a biztonsági személyzet további helyzetfelismerést biztosít az FPV dróntevékenységről.
3, Ipari drónok:Az ipari drónok közé tartoznak a nagyméretű több-rotoros drónok, a hasznos teherbírású drónok, valamint a VTOL (függőleges fel--leszállás és leszállás) vagy összetett-szárnyú drónok. A többféle dróntípust lefedő kézi detektorok segítségével a biztonsági csapatok több típusú UAV-t is felügyelhetnek, nem csak a fogyasztói drónokat.
4, Ismeretlen vagy feltételezett drónjelek:Egyes fejlett drónészlelő rendszerek gyaníthatóan drónjel-azonosító képességekkel egészültek ki. Ez a funkció képes elemezni a rádiófrekvenciás aktivitást az UAV kommunikációs jellemzőivel, és gyanús UAV-jel riasztást küldhet a kezelőknek akkor is, ha az adott modell nem azonosítható. Az ismeretlen rádiófrekvenciás jelek nem feltétlenül jelentenek UAV-kat. A gyanús jelazonosítás jobban megfelel további helyzetfelismerő képességnek, mint az összes ismeretlen jel UAV-nak való automatikus osztályozása.

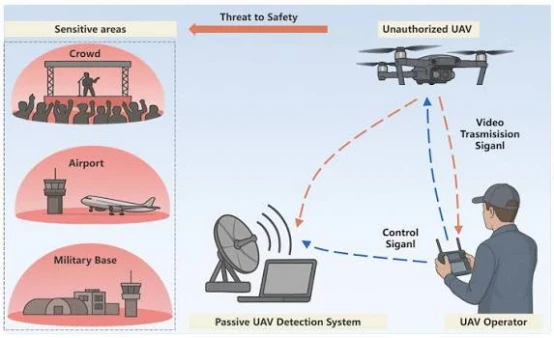

3,Mi az RF Drone Detection?
RF drónérzékelésa rádiófrekvenciás jelek figyelésével és elemzésével érzékeli a drónokhoz kapcsolódó rádiófrekvenciás (RF) aktivitást.
Egyik legfontosabb jellemzője, hogy a drón által generált elektronikus jeleket képes felhasználni az észlelés elősegítésére, ahelyett, hogy teljes mértékben a vizuális megfigyelésre hagyatkozna.
Ez különösen értékes lehet olyan helyzetekben, amikor:
• A drónokat nehéz szabad szemmel megfigyelni;
• A kezelők távol vannak a dróntól;
• Az időjárási vagy fényviszonyok rontják a vizuális megfigyelést;
• A biztonsági csapatoknak mobil észlelési képességekre van szükségük;
•A nagy vagy ideiglenes területek drónfelügyeletet igényelnek.
A rádiófrekvenciás (RF) érzékelésnek technikai korlátai is vannak. Nem minden drón generál könnyen azonosítható rádiófrekvenciás jeleket, és az összetett környező elektromágneses környezet befolyásolhatja az észlelés hatékonyságát. Ezért a rádiófrekvenciás érzékelést általában az integrált drónérzékelő rendszer elengedhetetlen részének kell tekinteni.

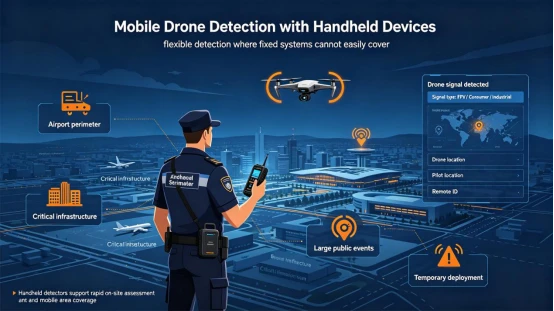

4,Miért válasszunk kézi dróndetektort?
A kézi dróndetektorok egyik legnagyobb előnye a mobilitásuk.
A rögzített érzékelőrendszerek bizonyos területeket hosszabb ideig lefedhetnek, de a kézi eszközök lehetővé teszik a kezelők számára, hogy az észlelési képességeket oda vigyék, ahol szükség van rájuk.
Alkalmas:
1,Mobil biztonsági járőrök:A biztonsági személyzet járőrözés közben magával viheti az érzékelőt.
2,Ideiglenes események: Nagy események esetén ideiglenes drónfelügyeletre lehet szükség, ha az állandó észlelési infrastruktúra nem megfelelő.
3,Főbb területek:A biztonsági csapatok hordozható drónérzékelő berendezéseket használhatnak érzékeny létesítmények, ipari telephelyek és korlátozott területek körül.
4,Gyors telepítés:A kézi eszközök gyorsan üzembe helyezhetők, ha potenciális dróntevékenységet észlel.
5,Integráció más érzékelőrendszerekkel:A kézi rádiófrekvenciás érzékelő eszközök fix radarral, kamerákkal, akusztikus érzékelő berendezésekkel vagy egyéb eszközökkel együtt is használhatók.UAV észleléstechnológiákat.
5,Hogyan válasszunk kézi dróndetektort?
A kézi drónérzékelő kiválasztásakor ne csak egy paraméterre koncentráljon.
1. Frekvencia lefedettség
A frekvencia lefedettség az RF dróndetektorok egyik legfontosabb mutatója. A szélesebb frekvenciatartomány lehetővé teszi, hogy az eszköz többféle rádiófrekvenciás tevékenységet figyeljen.
Például az AAT-H3L-D támogatja a 70 MHz-től 6000 MHz-ig terjedő rádiófrekvenciás észlelést, alapértelmezés szerint 12 választható kulcsfrekvencia-sávot biztosítva. Ezenkívül más frekvenciasávok is konfigurálhatók a projekt igényei szerint.
2. Észlelési távolság
Az észlelési távolságot számos tényező befolyásolja, többek között:
•Elektromágneses környezet;
•Cél adási teljesítmény;
•Antenna konfiguráció;
• Épületek és akadályok;
• Környezeti RF interferencia.
Az AAT-H3L-D névleges észlelési távolsága 1,5–2 km, de a tényleges teljesítmény a környezettől és a cél adási teljesítményétől függően változik. A termék névleges távolságát műszaki specifikáció referenciaként kell értelmezni, nem egyszerűen minden környezetben elérhető távolságként.
3. Drón azonosítási képesség
Az RF jelek puszta észlelése nem mindig elegendő. Egy jódrónérzékelő rendszersegítenie kell az üzemeltetőket annak meghatározásában, hogy a jel UAV-hoz kapcsolódik-e, és ahol támogatott, további azonosítani kell a drón modelljét vagy típusát.
4. Távoli azonosító
A kompatibilis drón adásokhoz a Remote ID további információkkal szolgálhat. A Remote ID felbontást támogató eszközök a következőket szerezhetik be:
• Drón helye;
• Pilóta helye;
•Dron sorozatszáma;
•Egyéb elérhető adási információ.
5. Iránykeresés
Ha az alkalmazási forgatókönyv a jel eredetének irányának további meghatározását igényli, választhat egy iránykereső funkcióval rendelkező eszközt. Az AAT-H3L-D opcionális iránymérő antennát támogat, körülbelül 15 fokos iránymérő pontossággal. Ez segít a kezelőknek meghatározni az észlelt RF jel hozzávetőleges irányát a webhelyen.
6. Az akkumulátor élettartama és hordozhatósága
A mobil biztonsági alkalmazásoknál az eszköz súlya, mérete, az akkumulátor élettartama és a szállítási módok döntőek.
Az AAT-H3L-D tömege legfeljebb 900 g, méretei körülbelül 225 × 78 × 43 mm (antenna nélkül), az akkumulátor élettartama pedig legfeljebb 6 óra. Gyorsan{9}}kioldható kapcsot is tartalmaz a MOLLE taktikai felszerelésekhez.
7. Kültéri védelem:A kültéren használt elektronikus eszközökre hatással lehet a por, a nedvesség és a hőmérséklet-ingadozás.
Az AAT-H3L-D IP55 védelmi besorolással rendelkezik, és -20 és 50 fok közötti üzemi hőmérséklet-tartományban működik.

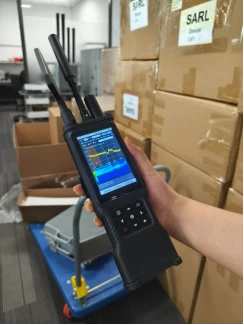

7,AAT-H3L-D kézi RF drónkereső
Az AAT-H3L-D akézi RF DroneHordozható drónok rádiófrekvenciás észlelésére és jelelemzésére tervezett lokátor.
Az eszköz passzív rádiófrekvenciás monitorozási módszert alkalmaz, az észlelés során nem bocsát ki aktívan RF jeleket, így alkalmas alacsony megfigyelhetőséget igénylő rádiófrekvenciás monitorozási forgatókönyvekre.
Az AAT-H3L-D 70–6000 MHz frekvenciatartományt támogat, alapértelmezés szerint 12 választható kulcsfrekvencia-sávot biztosítva. Az eszköz különféle drónjeleket képes azonosítani, beleértve a támogatott fogyasztói drónokat, az FPV drónokat és a tipikus ipari drónokat.
A támogatott általános modellek esetében a rendszer tovább tud elemezni olyan információkat, mint a drónmodell, sorozatszám, drón helye és pilóta helye, miközben támogatja a távoli azonosító üzenetek elemzését is.
A készülék 4 hüvelykes színes LCD képernyővel rendelkezik, és integrálja a GNSS helymeghatározást, a GIS térkép interakciót, a spektrumészlelést, a rezgés- és hangriasztásokat, valamint támogatja az opcionális irányított antennákat.
8,GNSS térképezés és spektrumelemzés
A hordozható érzékelőeszközök gyakorlati értéke tovább növelhető, ha az UAV-felismerési információkat a földrajzi hely és az elektromágneses környezet információival kombinálják.

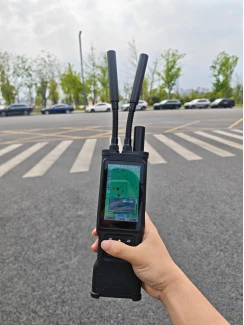

Az AAT{0}}H3L-D integrálja a GNSS helymeghatározási és a GIS térkép interakciós funkciókat, lehetővé téve az eszköz helyének és térképi műveleteinek valós idejű-megjelenítését a képernyőn.
1,A térkép fő funkciói a következők:
• Valós{0}}idejű GNSS helymeghatározás;
• Térkép nagyítása;
• Műholdas térkép;
•Szabványos térkép;
•Kézi helymeghatározás (szélesség és hosszúság beállítása);
• Érzékelési mód és dekódolási mód
• DOA hozzáférés az iránykereső felülethez
• Offline térképadatok importálása.

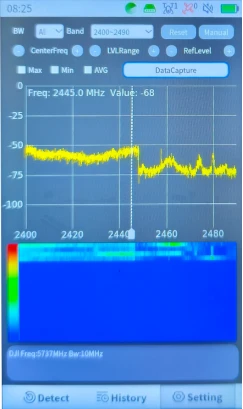

Az eszköz a valós idejű-spektrum- és idő{1}}frekvenciatérkép megjelenítését is támogatja.

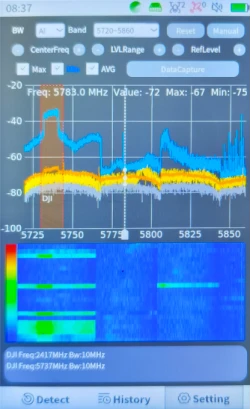

2,A spektrumfunkciók a következők:
• Nagyítás és kicsinyítés;
•Maximális értéktartás;
•Minimális értéktartás;
•Idő{0}}gyakoriság-elemzés.
Az AAT-H3L-D nemcsak hordozható UAV-detektorként használható, hanem alapvető kézi elektromágneses spektrumkörnyezetfigyelésre is.
9,Kézi UAV-detektorok alkalmazási forgatókönyvei
Hordozható UAV érzékelő rendszerekszámos biztonsági forgatókönyvre alkalmazható.
1,Nagyszabású-eseménybiztonság
A biztonsági csapatok használhatnak kézi UAV-érzékelő berendezéseket szabadtéri rendezvényeken, stadionokban, nyilvános összejöveteleken és ideiglenesen korlátozott területeken.
2,Közbiztonsági járőrök
A mobil biztonsági személyzet járőrözés közben hordozhatja a felszerelést, hogy figyelemmel kísérhesse az esetleges UAV-tevékenységet anélkül, hogy teljes mértékben a rögzített észlelési infrastruktúrára támaszkodna.
3,Kulcsterületek védelme
Az érzékeny létesítmények és fontos területek a hordozható UAV-felismerést a kis{0}}magassági helyzetfelismerés további technikai eszközeként használhatják.
4,Számláló-UAS alkalmazások
A kézi rádiófrekvenciás detektorok észlelési és azonosítási összetevőként szolgálhatnak egy teljesebb Counter{0}}UAS rendszerben.
Fontos megjegyezni, hogy az észlelés és az elakadás különböző funkciók. A dróndetektor elsődleges feladata a lehetséges dróntevékenység észlelése, elemzése és azonosítása; ez azonban nem jelenti azt, hogy maga az eszköz rendelkezik zavaró vagy egyéb ellenintézkedési képességekkel.
十,Következtetés: Hogyan válasszuk ki a megfelelő kézi drónérzékelőt?
A kézi dróndetektorok rugalmas, hordozható és gyorsan telepíthető drónészlelési képességeket biztosítanak a biztonsági csapatoknak.
A felszerelés kiválasztásakor ne csak az érzékelési tartományra összpontosítson. A frekvencia lefedettség, a jelelemzési képességek, a drónok azonosítása, a Remote ID, az ismeretlen jelek azonosítása, az iránykeresés, a GNSS-leképezés, az akkumulátor élettartama, a védelmi szint és a rendszerintegrációs képességek mind jelentősen befolyásolják a berendezés értékét a gyakorlati alkalmazásokban.
Kérdéseivel forduljon hozzánk: info@alasartech-security.com
