Az illetéktelen drón bejuthat a repülőtér közelében lévő légtérbe, vagy megközelítheti a kormányzati létesítményeket, az energiainfrastruktúrát, a katonai bázisokat, a börtönöket, az ipari parkokat vagy a nagy nyilvános eseményeket. Egyes esetekben közvetlen veszélyt jelenthet a személyzet biztonságára és a kritikus infrastruktúrára. A drónok észlelése már nem az egyetlen követelmény.
Ennél fontosabb kérdés: ha egy drónt észlelnek, hogyan lehet hatékonyan, legálisan, biztonságosan és ellenőrzötten kezelni? Pontosan ezértdrón zavaró rendszerekfókuszba kerültek.

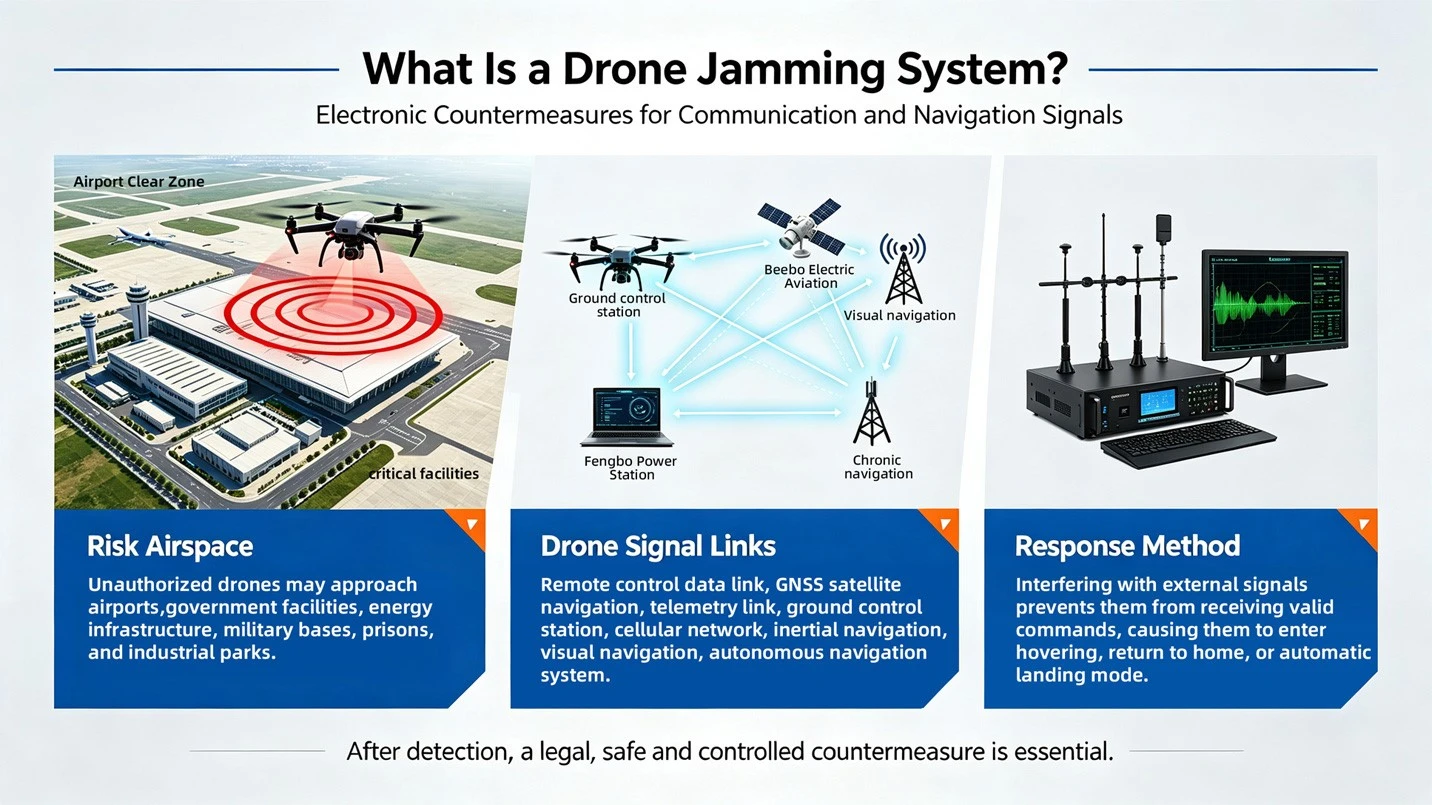

Mi az adrone zavaró rendszer?
A pilóta nélküli légijárművek (UAV) zavaró rendszerek elektronikus ellenintézkedési eszközök, amelyeket a pilóta nélküli légi járművek (UAV) kommunikációs vagy navigációs jeleinek zavarására használnak, és a modern számláló{0}}UAV-rendszerek fontos összetevői.
Az UAV általában nem működik teljesen függetlenül.
Az UAV típusától, küldetésétől és repülésirányítási architektúrájától függően a következőkre támaszkodhat:
• Távirányító és adatkapcsolati kommunikáció;
• GNSS műholdas navigáció;
• Telemetriai kapcsolat;
• Földi irányító állomás;
• Mobil vagy egyéb vezeték nélküli hálózatok;
• Inerciális navigációs rendszer;
• Vizuális navigációs rendszer;
• Légi autonóm repülési rendszer.
A kritikus külső jelek bármelyikével való súlyos interferencia megzavarhatja a drón normál működését. Ha a drón és a kezelő közötti kommunikációs kapcsolat megszakad, előfordulhat, hogy a drón nem tud hatékony vezérlőparancsokat fogadni. Egyes drónok lebegő állapotba léphetnek; egyesek végrehajthatják a visszatérési-haza-eljárást; egyesek automatikusan leszállhatnak; és az erős autonóm képességekkel rendelkező drónok a fedélzeti navigációs rendszerükre támaszkodva akár továbbra is teljesíthetik küldetéseiket. Ezért a drónzavaró rendszer értékelésekor az igazán fontos kérdés a következő: „Megbízhatóan azonosítható-e és hatékonyan ellensúlyozható-e a célzott drónok legális, irányítható és biztonságos körülmények között, miközben minimálisra csökkenti a környező normál kommunikációs és navigációs rendszerekre gyakorolt hatást.

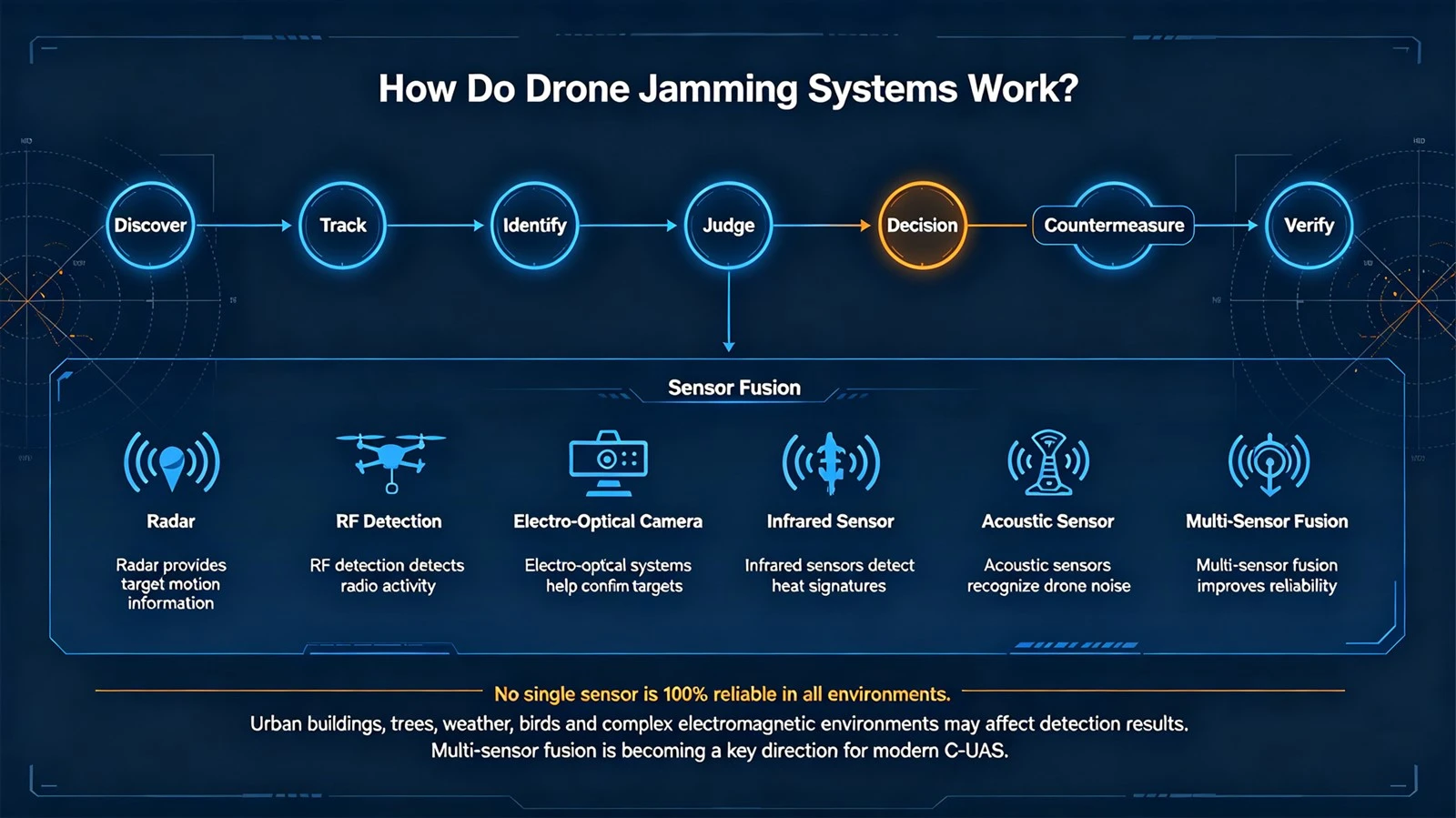

Hogyan működnek a drón zavaró rendszerek?
Makrószempontból egy kiforrott számláló{0}}drón rendszer általában ezt a folyamatot követi:
Felfedezés → Nyomon követés → Azonosítás → Bíró → Döntés → Ellenintézkedés → Ellenőrzés
A zavaró eszközök jellemzően az "ellenintézkedések" fázisában helyezkednek el. A rendszernek először meg kell határoznia a drónok jelenlétét a légtérben.
A gyakori drónfelderítési technológiák a következők:
• radar;
• RF érzékelés;
• elektro-optikai kamerák;
• infravörös érzékelők;
• akusztikus érzékelők;
• több-érzékelő fúzió.
• Minden érzékelőnek megvannak a maga előnyei.
Például a radar információt nyújt a célpont mozgásáról; A rádiófrekvenciás érzékelés képes észlelni a drónok által generált rádióaktivitást; az elektro{0}}optikai rendszerek pedig segíthetnek a kezelőknek a célok megerősítésében. egyetlen érzékelő sem lehet 100%-ban megbízható minden környezetben.
A városi épületek, a fák, az időjárás, a madarak és az összetett elektromágneses környezetek egyaránt befolyásolhatják az észlelési eredményeket. A több-szenzoros fúzió a modern C-UAS (Continuous Adaptive Systems) fontos fejlesztési irányává válik.

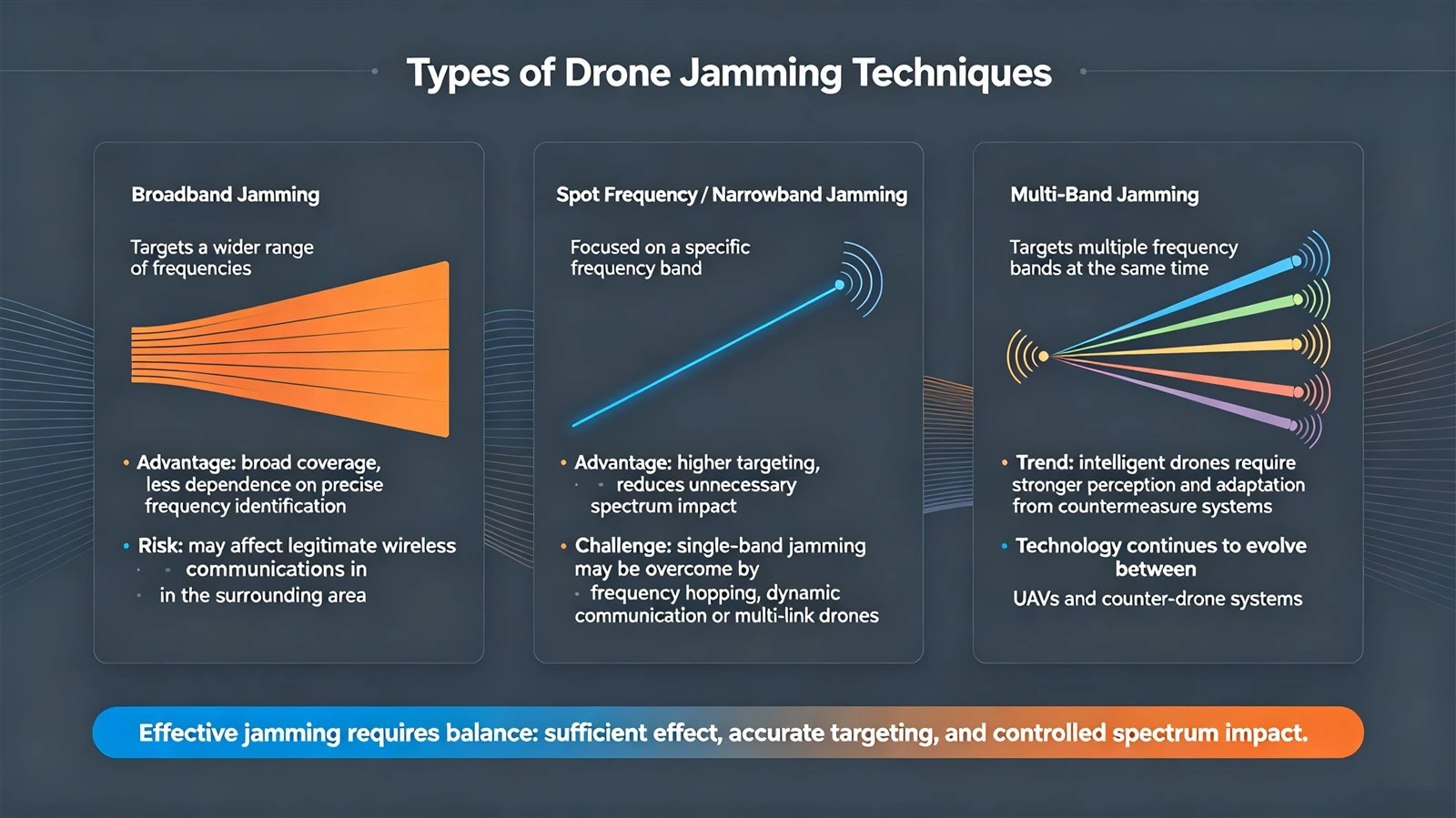

Milyen fajtái vannakdrónzavarástechnikák?
Technikai szempontból az RF zavarás többféleképpen osztályozható.
1,Szélessávú zavarás:A szélessávú zavarás szélesebb frekvenciatartományt céloz meg. Előnye a viszonylag széles lefedettségben rejlik, anélkül, hogy teljes mértékben a cél kommunikációs frekvenciájának pontos azonosítására támaszkodna. minél szélesebb a zavarási tartomány, annál nagyobb a veszélye annak, hogy a környező területen megzavarják a legitim vezeték nélküli kommunikációt. A szélessávú zavarás nem egyszerűen a "minél erősebb, annál jobb" kérdés.
2, Pontfrekvenciás vagy keskeny sávú zavarás:A szélessávú zavaráshoz képest a keskeny sávú zavarás inkább egy adott frekvenciasávra összpontosít. Ennek a megközelítésnek az az előnye, hogy nagyobb a célzás, és csökkentheti a szükségtelen spektrumhatást.
Ha a cél drón olyan technológiákat alkalmaz, mint a frekvenciaugrás, a dinamikus kommunikáció vagy a több{0}}linkes kommunikáció, az egysávos zavarás nagyobb kihívásokkal nézhet szembe.
3. Többsávos{1}}zavarás:Egyes számláló-drónrendszerek egyidejűleg több frekvenciasávot is megcélozhatnak.
Ez egy fontos tendenciát tükröz: Folyamatos technológiai játék van kialakulóban a drónok és az ellen{0}}drone rendszerek között.
Minél intelligensebb a drón, annál erősebb az észlelési és alkalmazkodási képesség, amelyet az ellenintézkedési rendszer igényel.

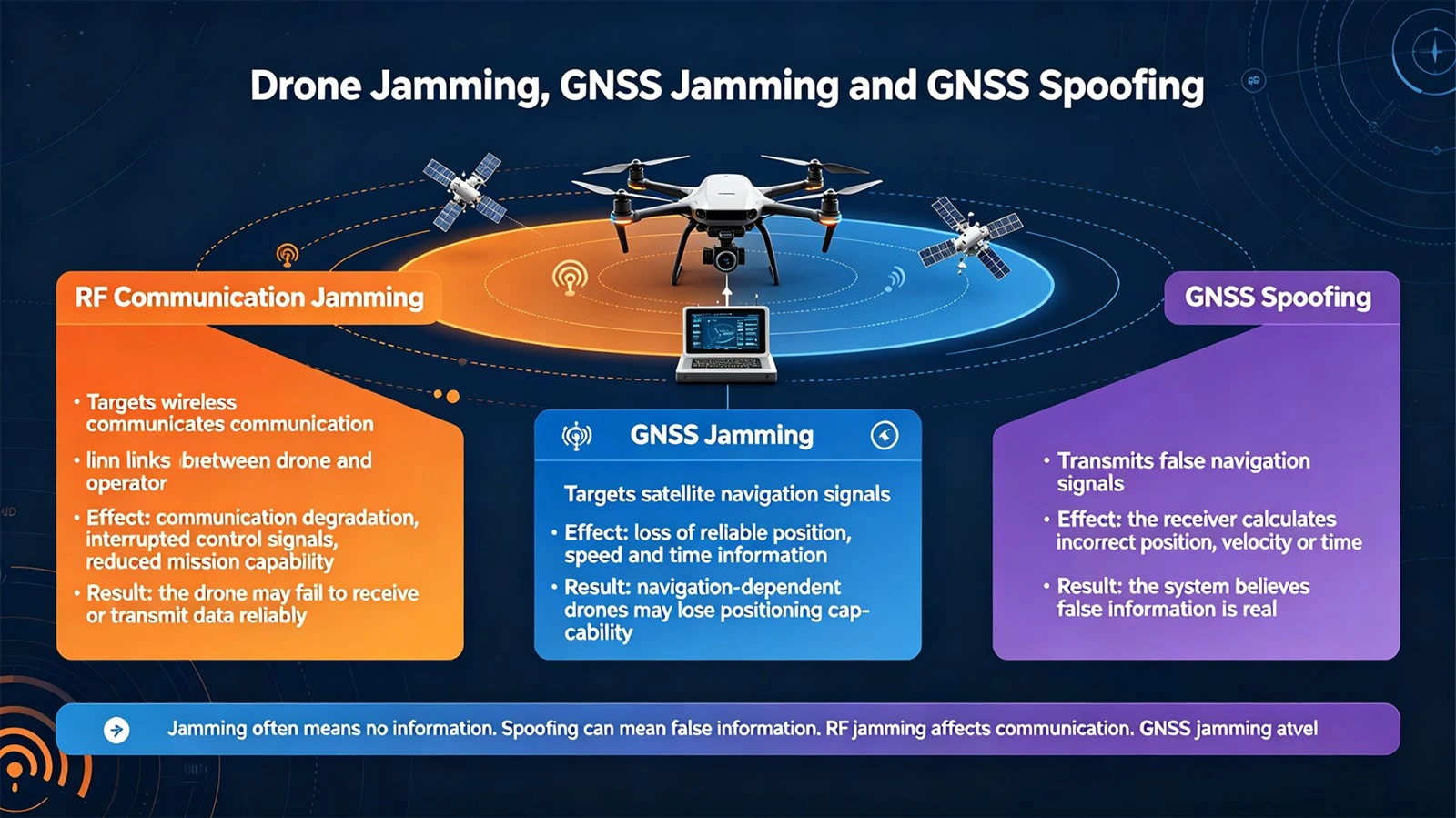

Mi a különbség a Drone Jamming, a GNSS Jamming és a Spoofing között?
A drón elleni intézkedések megvitatása során gyakran együtt jelenik meg a "zavarás" és a "hamisítás".nem ugyanaz a technológia. A köztük lévő különbségek megértése alapvető fontosságú a drónok elektronikus hadviselési technológiájának megértéséhez.
1. RF kommunikáció zavarása
Az RF zavarás elsősorban a vezeték nélküli kommunikációs kapcsolatokat célozza meg. A drónoknak általában rádiókapcsolatokon keresztül kell információt cserélniük a földi irányítóállomásokkal vagy kezelőkkel. Ha a kommunikációs kapcsolat súlyosan elakad, a kommunikáció minősége romolhat, ami végső soron megakadályozza, hogy a drón megbízhatóan fogadjon vagy továbbítson adatokat.
A Doodle Labs a drón rádiófrekvenciás zavarását úgy írja le, mint a drón és a kezelő közötti kommunikációs jelek szándékos megzavarását, ami kommunikációs megszakításokhoz és a küldetési képességek csökkenéséhez vezethet. A drónok ellen-szempontjából ez azt jelenti: A drón „kommunikációs képességeinek” megzavarása a küldetés végrehajtási képességeinek megzavarásának eszköze lehet.
A GNSS zavarása elsősorban a műholdas navigációs jeleket célozza meg. A GNSS magában foglalja a GPS-t és más globális navigációs műholdrendszereket is. Sok drón a GNSS-re támaszkodik a helymeghatározás, a navigáció, az útvonalpont repülése és a pozíció megőrzése terén. Ha a GNSS-jelek elakadnak, előfordulhat, hogy a drónok nem tudnak továbbra is megbízható pozíció-, sebesség- és időinformációkat szerezni.
Az UAV Navigation rámutat arra, hogy a GNSS-jeleket számos tényező befolyásolhatja, beleértve a természeti elemeket, a műszaki problémákat és az emberi beavatkozást. A szándékos zavarás a GNSS-függő drónok navigációs képességeinek elvesztését okozhatja. Az RF zavarás elsősorban a kommunikációt, míg a GNSS zavarás elsősorban a navigációt érinti. Bár mindkettő az elektronikus interferencia egyik formája, más-más célpontokat érint.
Mi az a GNSS hamisítás?
Az interferencia lényege abban rejlik, hogy "megakadályozza, hogy valódi jeleket kapjon", míg a megtévesztés "hamis jelek fogadására késztet, és tévesen azt hiszi, hogy valódiak". A GNSS hamisítás vagy a műholdas navigációs hamisítás hamis navigációs jelek generálására vagy felhasználására utal, aminek következtében a vevő berendezés helytelen helyzet-, sebesség- vagy időinformációkat számít ki.
A drónnavigációs szakértők rámutatnak, hogy a megtévesztés bonyolultabb, mint az egyszerű interferencia, mivel megkísérli becsapni a GNSS-vevőt, ami miatt a rendszer helytelen helyzetadatokat kap. Az interferencia általában azt jelenti, hogy "az információ megszerzésének képtelensége", míg a megtévesztés jelentheti a "hamis információ megszerzését". Az autonóm repülési rendszerek esetében e két forgatókönyv kockázatai teljesen eltérőek.

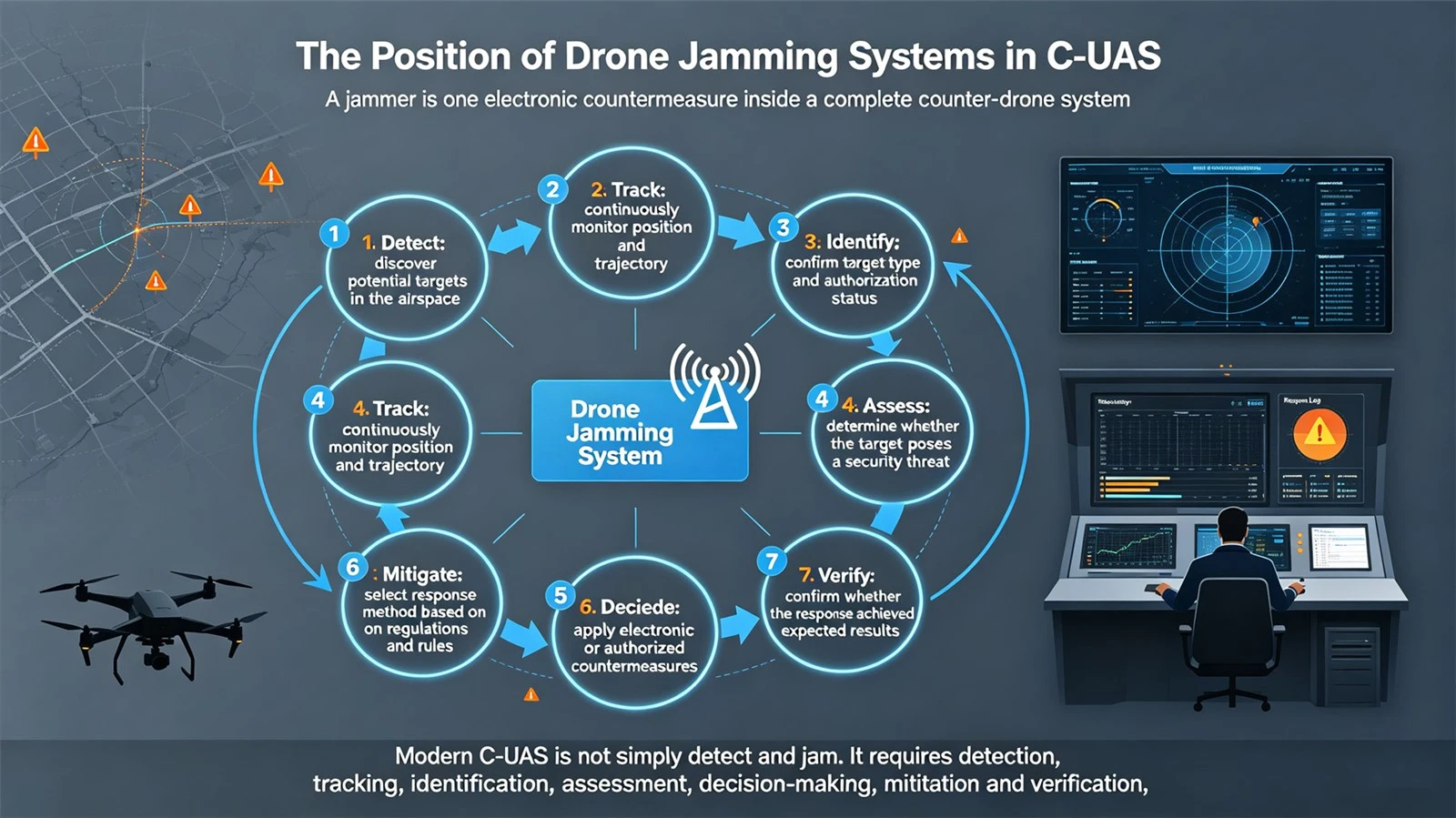

A drónzavaró rendszerek helyzete a Counter{0}}UAV rendszerekben
A modern C-UAS-t nem szabad "drónzavaróként" értelmezni. A drónzavaró rendszer egy elektronikus ellenintézkedés a C-UAS rendszeren belül.
A teljes anti{0}}drone rendszer a következő:
1. Észlelés – potenciális célpontok felfedezése a légtérben.
2. Nyomvonal – A célpont helyzetének és pályájának folyamatos figyelése.
3. Azonosítás – Annak meghatározása, hogy a cél drón-e, és hogy engedélyezett-e.
4. Értékelés – Annak meghatározása, hogy a célpont jelent-e biztonsági fenyegetést.
5. Döntés – válaszmódszer kiválasztása az előírások, a küldetés szabályai és a helyszíni helyzet alapján.
6. Enyhítés – elektronikus vagy egyéb ellenintézkedések megtétele, ha az engedélyezett.
7. Ellenőrzés – annak megerősítése, hogy az ellenintézkedések elérték-e a várt eredményeket.
Ez a folyamat jobban összhangban van a modern C-UAS fejlesztési irányával, mint egyszerűen "a drón észlelése → egy zavaró aktiválása".

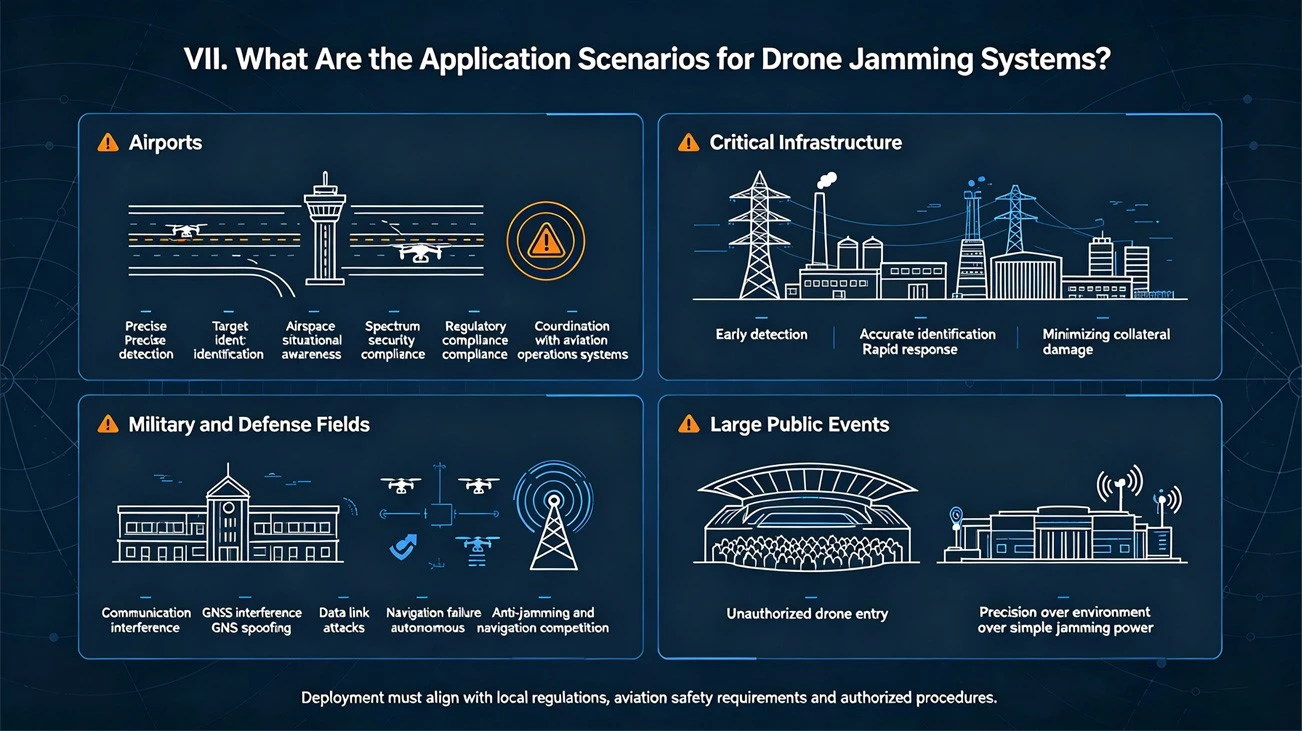

Mire valók az alkalmazási forgatókönyvekdrónzavarásrendszerek?
1. Repülőterek
A repülőterek az egyik legérzékenyebb helyek a számláló{0}}dróntechnológia alkalmazása szempontjából.A repülőterek közelében a légtérbe belépő drónok nemcsak biztonsági problémákat okoznak, hanem egyenesen repülésbiztonsági problémákká is fokozódhatnak. Ezért a repülőtéri pult{1}}drónrendszerek általában a következő szempontokra összpontosítanak:
Pontos érzékelés;
· Cél azonosítás;
· Légtér helyzetfelismerés;
· spektrumbiztonság;
· Szabályozási megfelelés;
· Engedélyezett ellenintézkedések;
· Koordináció a légiközlekedési műveleti rendszerekkel.
Az Egyesült Államok FAA külön figyelmet fordít azokra a repülésbiztonsági és rádióinterferencia problémákra is, amelyeket a C-UAS technológia okozhat, és hangsúlyozza, hogy a kapcsolódó technológiák alkalmazásának meg kell felelnie a vonatkozó szövetségi törvényeknek és a repülésbiztonsági követelményeknek.
2. Kritikus infrastruktúra
Az energia, az energia, a kommunikáció, az ipar és más kritikus infrastruktúrák fontos forgatókönyvekké válhatnak a drónok biztonságának védelmében.
Ezeknél a létesítményeknél az alapvető követelmény általában nem egyszerűen "a drónok lelövése", hanem inkább:
Korai felismerés + pontos azonosítás + gyors reagálás + a járulékos károk minimalizálása.
3. Katonai és védelmi területek
A katonai környezet az elektronikus hadviselés technológia fontos alkalmazási területe.
Összetett elektromágneses környezetben a drónok szembesülhetnek:
* Kommunikációs interferencia;
* GNSS interferencia;
* GNSS hamisítás;
* Adatkapcsolati támadások;
* Navigációs hiba.
Mindeközben a katonai drónok folyamatosan fejlesztik{0}}zavarásgátló és autonóm navigációs képességeiket.
Ezért tipikus technológiai verseny alakult ki a két fél között.
4. Nagy nyilvános rendezvények
Sportrendezvények, zenei fesztiválok, kormányzati rendezvények és más nagy nyilvános rendezvények szembesülhetnek az illetéktelen drónbelépés problémájával.
a nagy események általában nagyszámú vezeték nélküli eszközt érintenek. Ebben a környezetben a drónok ellen{1}}rendszereinek különösen a következőkre kell összpontosítaniuk:
* Precízió, ahelyett, hogy egyszerűen a zavaró erőt követnénk.

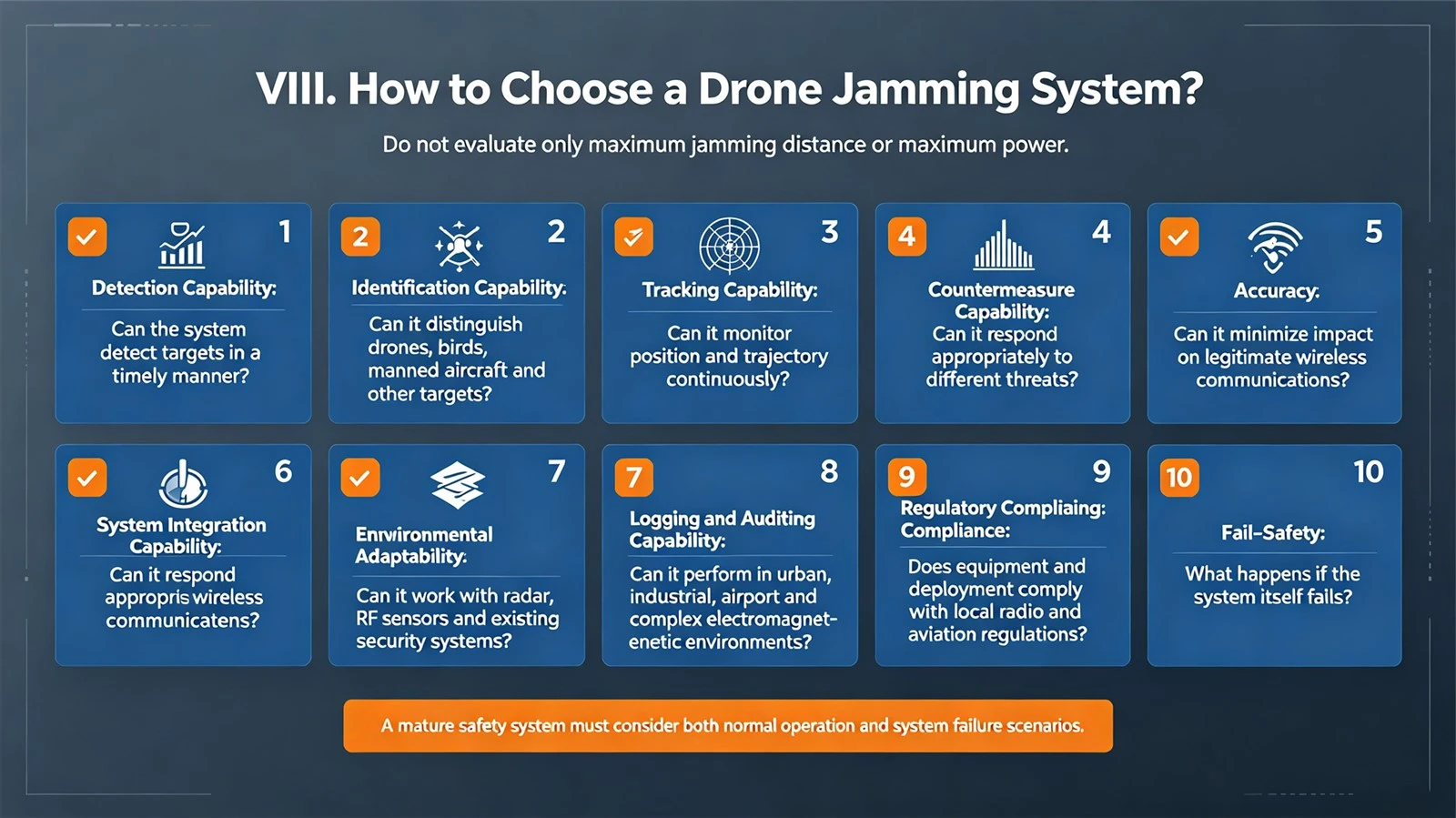

Hogyan válasszunk drone zavaró rendszert?
Ha egy vállalat vagy szervezet a C-UAS berendezéseket értékeli, nem ajánlott csak a termékspecifikációban megadott "maximális zavarási távolságot" vagy "maximális teljesítményt" figyelembe venni.
Egy ésszerűbb értékelési módszernek a következő szempontokat kell tartalmaznia:
1.Észlelési képesség:A rendszer képes-e időben felismerni a célpontokat?
2.Azonosító képesség:Tud-e pontosan megkülönböztetni a drónokat, madarakat, emberes repülőgépeket és más célpontokat?
3. Nyomon követési képesség:Képes-e folyamatosan figyelni a drón helyzetét és röppályáját?
4.Ellenintézkedési képesség:Tud-e a rendszer megfelelő válaszokat adni a különböző típusú fenyegetésekre?
5.Pontosság:Csökkentheti a környező legitim vezeték nélküli kommunikációra gyakorolt hatást?
6.Rendszerintegrációs képesség:Működhet-e radarral, RF érzékelőkkel, kamerákkal és meglévő biztonsági rendszerekkel együtt?
7.Környezeti alkalmazkodóképesség:Meg tudja-e tartani a teljesítményt városi területeken, ipari zónákban, repülőtereken és összetett elektromágneses környezetben?
8. Naplózási és auditálási képesség:Rögzítheti-e a rendszer az észlelést, az ítéletet, a választ és az eredményeket? 9. Szabályozási megfelelőség
Megfelel-e a felszerelés és a telepítési terv a helyi rádió- és légiközlekedési előírásoknak?
9. Szabályozási megfelelőség
A felszerelés és a telepítési terv megfelel a helyi rádió- és légiközlekedési szabályozási követelményeknek?
10. Hiba-Biztonság
Mi történik, ha maga a rendszer meghibásodik?
Egy érett biztonsági rendszernek nem csak a következőt kell mérlegelnie: "Mit tud a rendszer, ha normálisan működik?"
Azt is figyelembe kell venni: "Mi történik, ha a rendszer meghibásodik?"

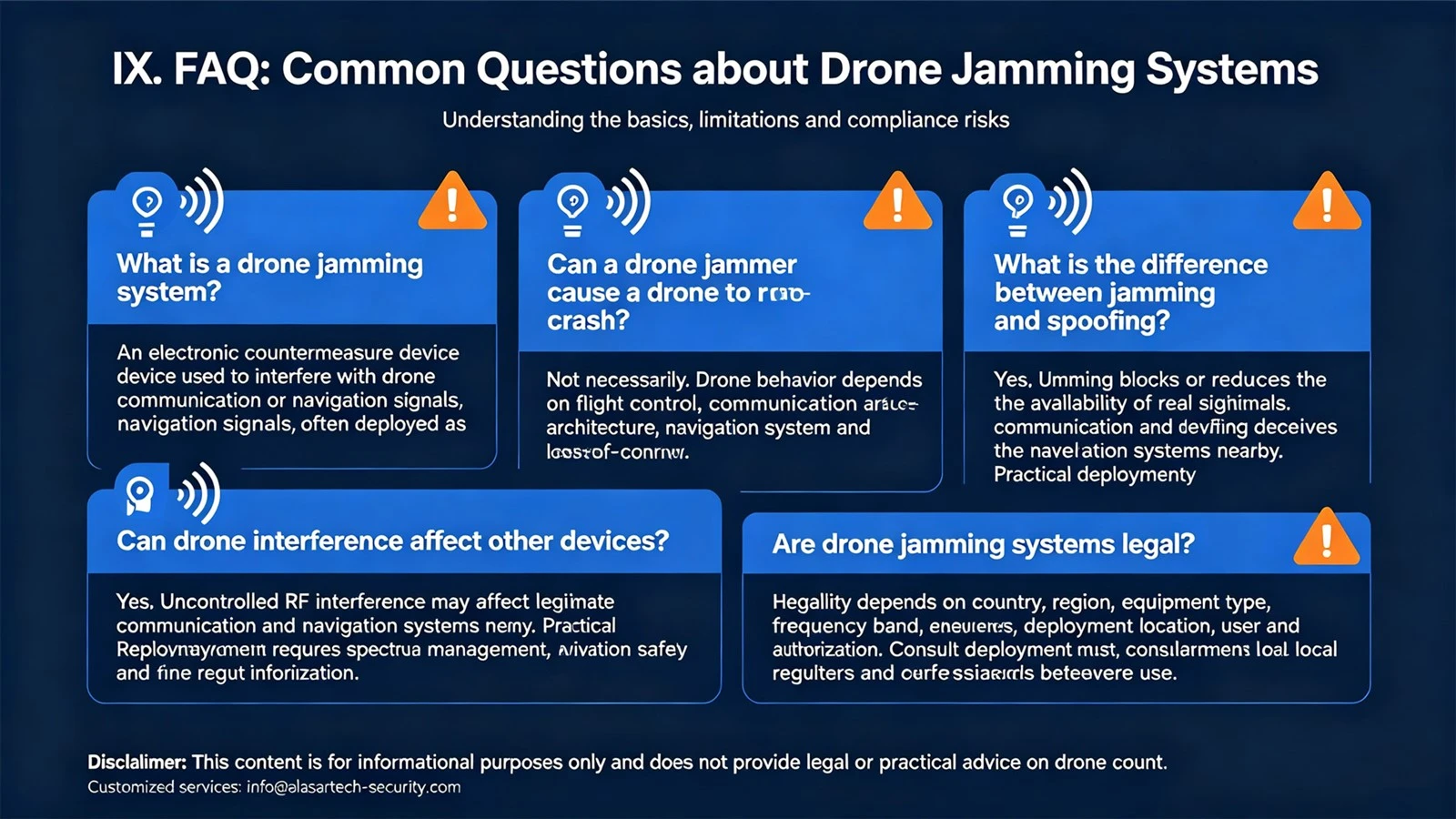

GYIK: Gyakori kérdések a drone zavaró rendszerekkel kapcsolatban
1,Mi az a Drone Jamming System?
A drónzavaró rendszer egy olyan ellenintézkedési eszköz, amely elektronikus zavaró technológia segítségével befolyásolja a drónok kommunikációs vagy navigációs jeleit. Gyakran használják egy teljesebb számláló részeként-drónrendszer (C-UAS).
2,Egy drón zavaró hatására lezuhanhat a drón?
Nem feltétlenül.
A drón viselkedése, miután megzavarták a kommunikációban vagy a navigációban, függ a repülésvezérlő rendszerétől, a kommunikációs architektúrától, a navigációs rendszerétől és a kapcsolatvédelmi logikájának-megszakadásától-. Egyes drónok visszatérhetnek haza, lebeghetnek vagy leszállhatnak, vagy önállóan folytathatják a repülést.
3,Mi a különbség a zavarás és a hamisítás között?
A zavarás alapelve a valós jelek elérhetőségének blokkolása vagy csökkentése; A hamisítás ezzel szemben hamis jelzésekkel próbálja megtéveszteni a fogadó rendszert, aminek következtében az helytelen helyzet- vagy navigációs információkat kap.
4,A drónok interferenciája hatással lehet más eszközökre?
Lehetséges. Mivel a rádióspektrum megosztott környezet, az ellenőrizetlen rádiófrekvenciás interferencia hatással lehet a közelben lévő többi legitim kommunikációs vagy navigációs rendszerre. Ezért a gyakorlati telepítéseknél teljes mértékben figyelembe kell venni a spektrumgazdálkodást, a repülésbiztonságot és a helyi szabályozásokat.
5,Vannakdrón zavaró rendszerekjogi?
Ez nem egyszerű dolog. Legálisságuk annak az országnak vagy régiónak a törvényeitől függ, ahol használják őket, a berendezés típusától, a használt frekvenciasávtól, a telepítés helyétől, a felhasználótól és attól, hogy rendelkeznek-e a megfelelő jogosultsággal. Ezért a vállalkozásoknak vagy magánszemélyeknek az ilyen berendezések használata előtt konzultálniuk kell a helyi szabályozó ügynökségekkel és szakmai jogi tanácsadókkal.
Jogi nyilatkozat: Ez a cikk csak tájékoztató jellegű, és nem ad jogi vagy gyakorlati tanácsokat a drón elleni intézkedésekkel és a légtér biztonságával kapcsolatban. A rádiófrekvenciás interferenciára és a drónellenes berendezésekre vonatkozó előírások régiónként eltérőek; a tényleges telepítésnek meg kell felelnie a helyi törvényeknek, és azt felhatalmazott szakmai szervezeteknek kell elvégezniük.
