Anti Drone Detection System

Tétel

Paraméterek

Érzékelő és zavaró berendezések alegysége

1.1 Érzékelő vevő frekvenciatartománya: 10MHz6GHz

1.2 Valós idejű-sávszélesség: 480 MHz

1.3 Négy interferencia sáv

1.3.1 900-930 MHz (ipari drón) 20 W

1.3.2 1559-1610 MHz (GPS interferencia) 10 W

1.3.3 2400-2485 MHz 25W

1.3.4 5725-5850MHz 50W

1.4 Érzékelési és zavarási távolság

1.4.1 Észlelési távolság: 3-5KM (városi környezetben); 6-12 km (elővárosi, különösen nyitott környezet)

1.4.2 Zaklató távolság: 1-1,5 km (100 méter magas);

1,5 Észlelési pontosság: 9,3 fok (vizsgálati jelentés adatai)

1.6 Antenna

1.6.1 Frekvencia tartomány: 380MHz-6GHz

1.6.2 Vízszintes érzékelési szög: 0 fok - 360 fok

1.6.3 Függőleges érzékelési szög: -30 fok - plusz 90 fok

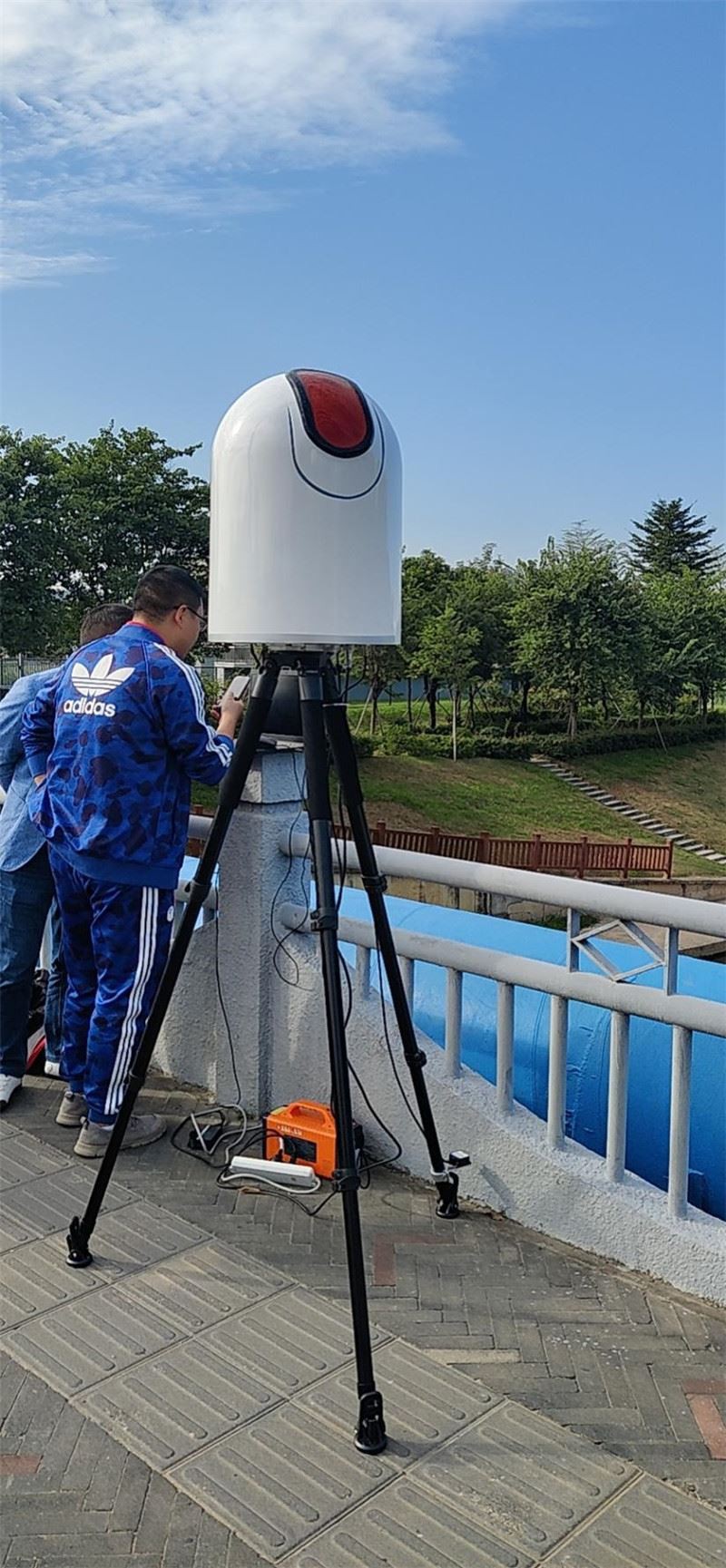

1.7 A teljes gép (az eszköz egy integrált észlelő és ellenintézkedési eszköz)

1.7.1 Maximális teljesítményfelvétel: 300 W

1.7.2 Üzemi hőmérséklet: -20 fok plusz 60 fok

1.7.3 Tárolási hőmérséklet: -40 fok plusz 70 fok

1.7.4 Súly: 12,25 kg

1.7.5 Méret: átmérő 400mm magasság 555mm

Antennakonzol

2,1 Súly: 4,32 kg

2.2 Méret: átmérő 260mm zárt magasság 923mm

Számítógép

Laptop, egér, adapter, hálózati kábel. (a központi vezérlő HDMI kijelzőhöz csatlakoztatható)

Spectrum rendszerszoftver és -funkciók

4.1 DRONE azonosítás és pozicionálás: Rádióspektrum-észlelés segítségével egyszerre 8 DRONE modellt képes azonosítani és lokalizálni, automatikusan felugrik az észlelési eredmény ablak, azonosítja a DRONE képet, megjeleníti a DRONE modellt, azimutot, használja a Frekvencia, szint és távolságot , a drón eltűnése automatikusan törli és átrendezi az észlelési eredményeket.

4.2 Gyors azonosítás és helymeghatározás: azonosítási idő<1s; measured="" bearing,="" time=""><3s. within="" the="" detection="" range="" of="" line-of-sight="" conditions,="" the="" unmanned="" aircraft="" can="" be="" identified="" and="" positioned="" when="" it="" is="" turned="">

4.3 Észlelési eredmények listája: A lista megjeleníti a drónt és a modellt, az időt, azimutot és a távolságot, és jelentésként exportálható.

4.4 Egy-állomásos helymeghatározás: A rádióspektrum-észlelés segítségével a drón és a kezelő közötti távolság durván mérhető összetett algoritmusok segítségével egyetlen állomás és egyetlen hely körülményei között.

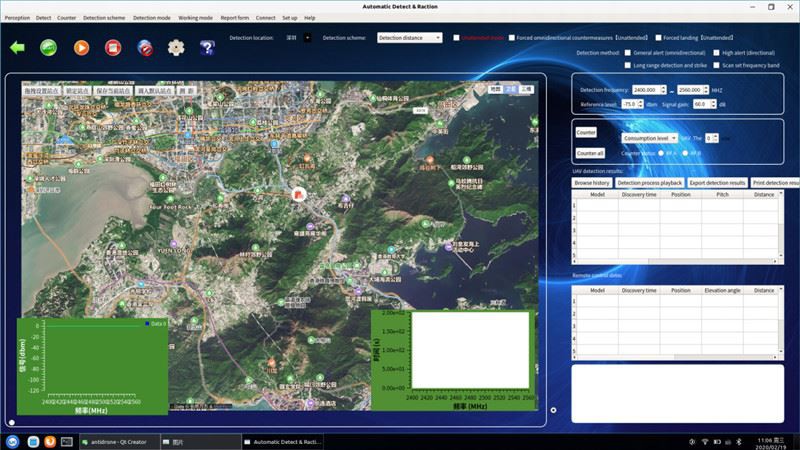

4.5 Térkép megjelenítési funkció: A drón és a kezelő pozíciójának megjelenítése 2D (3D) térképen, valamint olyan adatok megjelenítése, mint a szélesség, hosszúság és távolság. Térkép megjelenítési funkció: A drón és a kezelő pozíciójának megjelenítése 2D (3D) térképen, valamint olyan adatok megjelenítése, mint a szélesség, hosszúság és távolság.

4.6 Az észlelési és védekezési szög beállítható: Az észlelt földrajzi helyzetnek megfelelően, ha magas hegy vagy magas{2}}épület van mögötte, és csak az elöl lévő DRONE kell védeni, a szögtartomány a védelem tetszőlegesen beállítható, amivel hatékonyan kiküszöbölhető a jelvisszaverődés okozta téves szög.

4.7 Távolság kalibrálása: Különböző elektromágneses környezetek esetén hibák léphetnek fel az érzékelési távolságban. A rendszer képes távolságkalibrációs észlelést biztosítani, hagyja, hogy a drón 100 métert repüljön 500 méteres távolságban, és a rendszer automatikusan kalibrálja az észlelési távolságot az észlelés érdekében. A távolságmérés pontosabb.

4.8 Érzékelési frekvenciasáv beállítható: A drón által használt tényleges frekvenciasávnak megfelelően az észlelési frekvenciasáv megadható és szerkeszthető az észlelés hatékonyabbá tétele érdekében, és nem szükséges minden frekvenciasávot átvizsgálni az észleléshez.

4.9 Teljes frekvenciasáv érzékelése: A rendszerberendezés által észlelt frekvenciasáv 10 MHz-6 GHz, az antenna lefedettségi frekvenciasávja pedig 380 MHz-6 GHz. Jó erősítési egyenletességet tart fenn a teljes frekvenciasávban. Az antenna erősítése 5dBi-8dBi, amely több mint háromszáz MHz-hez tud alkalmazkodni. Pilóta nélküli repülőgép-érzékelés minden elterjedt 6 GHz-es frekvenciasávban, a 380 MHz alatti frekvenciák is érzékelhetők, és az észlelési távolság csökken.

4.10 The remote control is the pilot positioning function: During the detection process, the system will identify and locate the remote control signal while detecting and locating all kinds of drones, which is the pilot positioning function. The actual measurement is large within the visible range. Xinjiang DRONE remote control detection and positioning distance is >800 méter

4.11 Intelligens kapcsolódási ellenintézkedés: Az észlelt DRONE frekvenciasávja és azimutja szerint kiválaszthatja, hogy melyik DRONE-t ellensúlyozza. A rendszer automatikusan kiválasztja a frekvenciasávot az ellenintézkedésekhez, és automatikusan továbbítja a jeleket az észlelt irányszögben. Ellenintézkedés, az ellenintézkedés hatékonysága 46-szorosára növelhető, és elkerülhető minden frekvenciasáv és minden átviteli szög, ami nem károsítja a normál wifi és egyéb kommunikációt, és véletlenül sem károsítja az engedélyezőlistán szereplő repülőgépet.

4.12 Modelljellemzők rögzítése: Az új modelleknél a rendszer képes rögzíteni a képátviteli és frekvenciaugrásos jellemzőket, automatikusan rögzíteni, és a rögzítés után automatikusan előugrik egy menü, és legközelebb automatikusan azonosítani tudja a modellt. A speciális rögzítési funkció alkalmazkodni tud az ipari -kategóriájú pilóta nélküli repülőgépek azonosítási igényeihez.

4.13 Hangutasítás funkció: a rendszer automatikusan hangutasítja a riasztási információkat és a legfontosabb műveleteket.

4.14 A berendezés ön-helymeghatározási funkciója: A rendszer kettős helymeghatározási képességgel, GPS-szel és Beidou-val, valamint saját pozícióval rendelkezik. Nem kell kézzel beállítani az azimutot, és a pozíció tetszőlegesen elhelyezhető.

4.15 Integrált észlelési és ellenintézkedések és antennák: A rendszer berendezése eltér a hagyományos észlelési és védelmi berendezésektől, de magában foglalja az észlelést, az ellenintézkedéseket és a teljes -sávú antennákat. Kompakt és könnyen használható, stabil és megbízható, könnyen használható, és alkalmas a gyors telepítésre.

4.16 A modell jellemzői Levegős autonóm azonosítás: A rendszerrel nem rendelkező DRONE modell esetében a rendszer autonóm tanulási, azonosítási és ítéletalkotási funkcióval rendelkezik, és ismeretlen modellként jelenik meg. Ha ismeri a modellt, az automatikusan eltárolható a rendszerben, és a legközelebbi modellként való azonosításkor az illegálisan összeállított pilóta nélküli repülőgép is észlelhető és pozicionálható.

4.17 Ipari-minőségű drónok azonosítása és elhelyezése: A speciális intelligens spektrum-algoritmus-kialakítás felülmúlja az általános érzékelő berendezéseket, és képes azonosítani és megtalálni az ipari-minőségű drónokat, még az összeszerelt drónokat is, amelyek alkalmasabbak a megelőzésre és terrortámadások ellenőrzése.

4.18 Új modell megnyitása DRONE jel jellemző rögzítési funkciója: A folyamatosan fejlődő és változó DRONE jeleknél a rögzítési módszerrel folyamatosan növelhető az adatbázis adatai, hogy a berendezés ne maradjon le hosszabb időre.

4.19 DRONE pályaleíró funkció, történelmi észlelési eredmény lekérdezése, szoftver- és adatfrissítési funkció stb.

4.20 A VPN távoli működtetésének és vezérlési funkciójának támogatása
