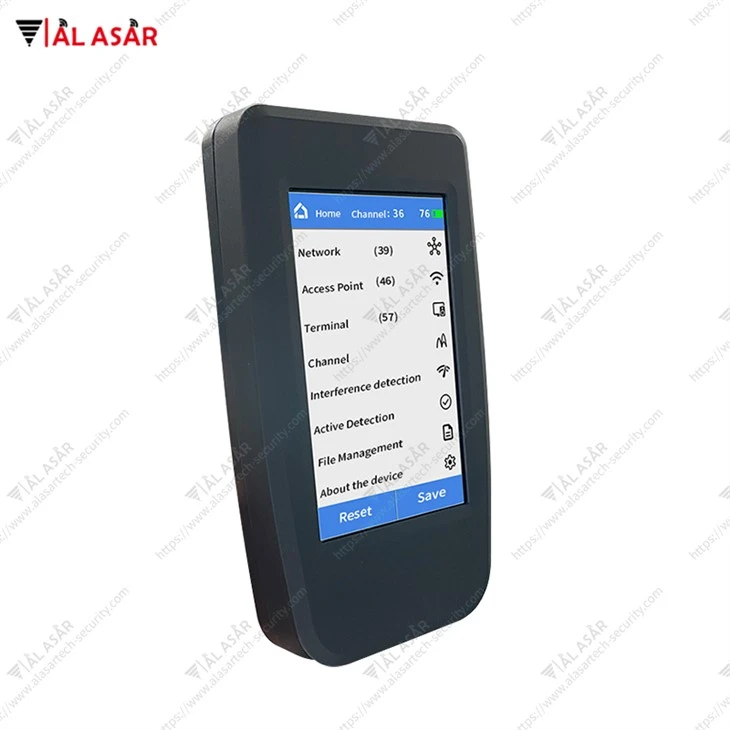

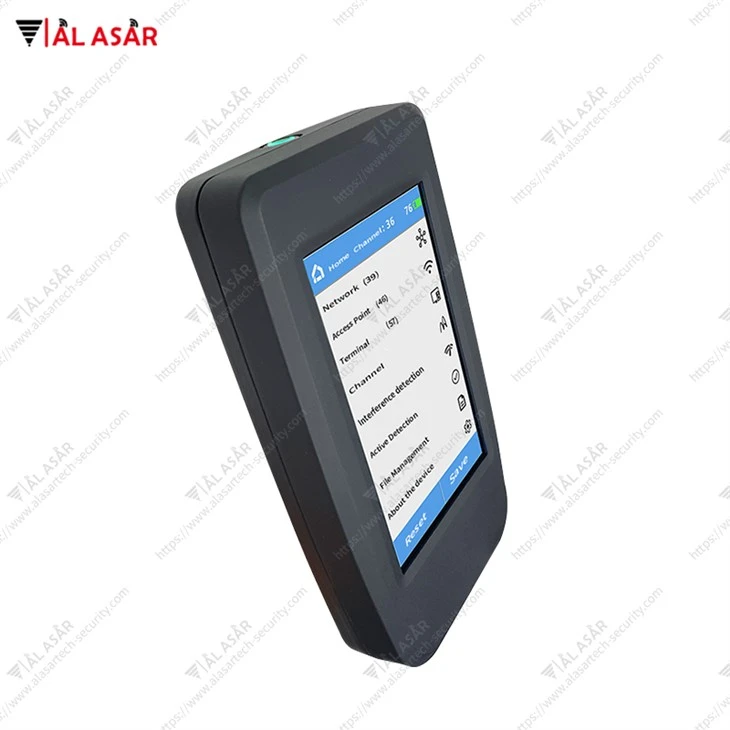

WiFi biztonsági ellenőrző eszköz

Berendezések bemutatása

A WiFi környezetbiztonsági ellenőrző berendezés egy olyan eszköz, amelyet a vezeték nélküli jelek elemzésére és a WIFI termináleszközök, például mobiltelefonok, számítógépek és vezeték nélküli kamerák pontos lokalizálására fejlesztettek ki.

A rendszer fogadja a továbbított vezeték nélküli jeleket, amikor a mobiltelefon kommunikál a vezeték nélküli hozzáférési ponttal, demodulálja és elemzi a céljelet, valamint elemzi és összegzi a környező vezeték nélküli jeleket. Ugyanakkor a célpont pontosan meghatározható a WIFI terminál vezeték nélküli jelerősségének mérésével. Támogatja továbbá a cél vezeték nélküli jellel szembeni interferencia elleni intézkedéseket, hogy akadályozza a normál hálózati tevékenységet.



Műszaki paraméterek

Tétel	Paraméter
Jelformátum	IEEE 802.11a/b/g/n/ac/ax protokollok (WIFI 3/4/5/6) Bluetooth Classic/Bluetooth BLE
Vezeték nélküli csatorna	2.4G: 1-13 5G: A CN vezeték nélküli frekvenciasáv szabványainak megfelelő csatornák
Bluetooth szabványok	BR/EDR BLE, támogatja a protokoll 4.0-5.2 verzióját
Érzékenység fogadása	-90 dBm
Lefedettség	Beépített{0}}antenna > 50 méter, támogatja a külső antennát
Letapogatási sebesség	5 másodperc
Pozícionálási pontosság	<1 meter
Az akkumulátor élettartama	8 óra
Antenna erősítés	Beépített{0}}6 db antenna, külső antenna opcionális
Rendszer hardver	Hazai integrált hardver berendezések
Operációs rendszer	Linux operációs rendszer
Méretek és súly	168*95*38mm ; 550g



Funkcionális leírás



1.Támogatja a klasszikus Bluetooth-érzékelést és az alacsony-teljesítményű Bluetooth-eszközök észlelését.

2. Olyan információkat kaphat, mint a Bluetooth-eszköz MAC-ja, a Bluetooth típusa, az eszköz neve, az eszköz márkája, a jelerősség stb.

3. Támogatja a Bluetooth-eszközök célpontjainak közeli és pontos pozícionálását.

4. A 802.11a/b/g/n/ac/ax protokollok támogatása (WIFI 3/4/5/6).

5.Támogatja a céltevékenység észlelését (a hot spot észlelése támogatja a különféle típusú WIFI útválasztókat, AP hozzáférési pontokat, hordozható WIFI hozzáférési pontokat, puha hozzáférési pontokat és mobil hot spotokat stb.; A terminálérzékelés támogatja a különféle típusú WIFI terminálokat, asztali számítógépeket, laptopokat, táblagépeket, mobiltelefonokat, intelligens otthoni eszközöket, WIFI kamerákat stb.).

6. Támogatja a vezeték nélküli hozzáférési pontok szkennelését, a vezeték nélküli hozzáférési pont MAC észlelését, a hálózat nevét, csatornáját, jelerősségét, átviteli teljesítményét, WIFI verzióját, támogatott sebességét, eszközgyártóját stb. (beleértve a rejtett hot spotokat is).

7.Támogatja a vezeték nélküli termináleszközök szkennelését, a terminál MAC észlelését, a jelerősséget, a hozzáférési állapotot, a hozzáférési pont adatait, az észlelési információkat stb. (beleértve a csatlakoztatott és nem csatlakoztatott eszközöket).

8.Támogatja a WIFI vezeték nélküli hálózat társítását, képes automatikusan azonosítani ugyanazon hálózat több hozzáférési pontját, és társítani tudja a topológiai kapcsolatot a hozzáférési pontok és a terminálok között.

9. Támogatja a hozzáférési pontok és terminálok közeli elhelyezését.

10.Támogatja a vezeték nélküli támadások észlelését.

11. Támogatja a 2,4G és 5G frekvenciasávban lévő célpontok elleni ellenintézkedéseket, és támogatja a kijelölt csatornák elleni ellenintézkedéseket.

12.Támogatja a korábbi észlelési adatok megőrzését.

13. Támogatja a szkennelési teljesítmény dinamikus beállítását, 10 teljesítményszintet tud dinamikusan beállítani, kiszűri a nem -aggodalomra okot adó eszközöket a gyenge jelekkel, és megkönnyíti a célkeresést.

14. Támogatja a rejtett forró pontok elemzését, képes észlelni a rejtett forró pontokat a környezetben és a forró pontokhoz csatlakoztatott termináleszközöket, és támogatja a rejtett hot spotok valódi nevének elemzését.

15.Támogatja a mentett észlelési adatok és a rendszercsomag rögzítési adatok letöltését és exportálását (az exportált adatok az Excel táblázatban találhatók a könnyebb megtekintés érdekében).

16.Támogatja a jelenlegi vezeték nélküli környezet és a hot spot csatorna elosztási térképének rövid elemzését, hogy megjelenítse a hot spot csatornák foglaltságát a környezetben.

17.Támogatja a vezeték nélküli környezet aktív észlelését, amely képes észlelni az eszköz aktuális adattevékenységét.

18.Támogatja meghatározott eszközök vagy meghatározott csatornák vezeték nélküli adatainak rögzítését és mentését.

19.Támogatja a mentett szkennelési adatok és a rögzített csomagadatok USB-exportálását.



Utasítás

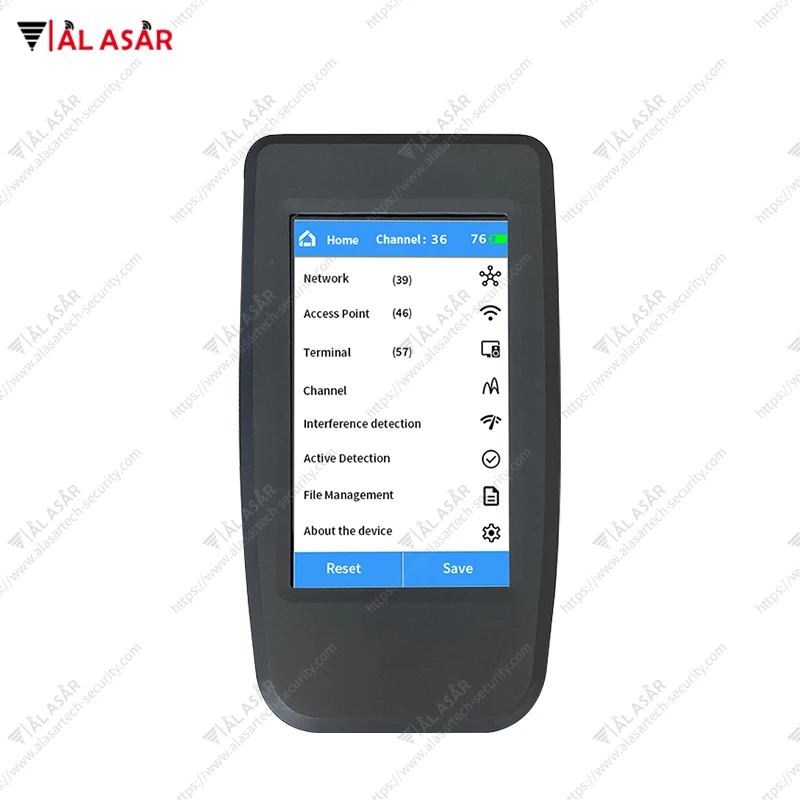

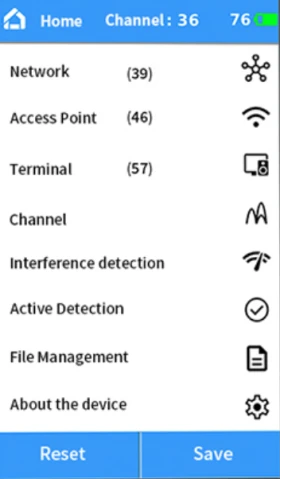

1. Fő interfész

(1) A rendszer fő felülete egyben a rendszer főmenüje is.

(2) A felső állapotsor a navigációs gomb, az aktuális oldal neve, az aktuális csatorna száma és az akkumulátor töltöttsége.

(3) Kattintson a gombra"Reset"gombot a rendszer működési állapotának visszaállításához.

(4) Kattintson a"Megtakarítás"gombot a rendszer aktuális vizsgálati információinak fájlba mentéséhez.

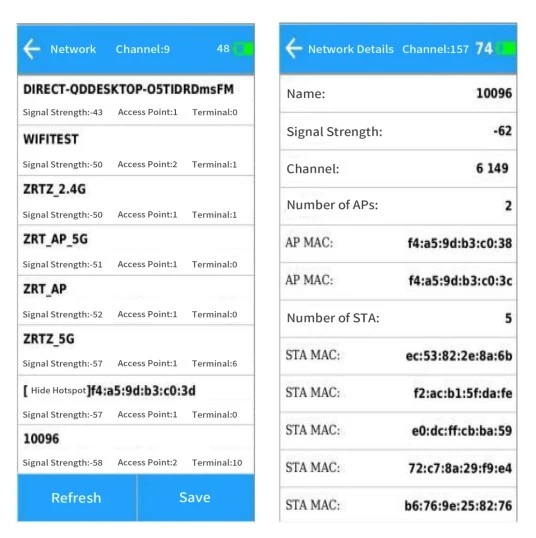

2.Nhálózat

(1) A hálózatlista megjeleníti az összes aktuális vezeték nélküli hálózatra vonatkozó információt, beleértve a hálózat nevét, a legerősebb vezeték nélküli hálózati jelet, a hálózat hozzáférési pontjainak számát és a hálózatban lévő terminálok számát.

(2) Kattintson egy listaelemre a hálózatra vonatkozó részletes információk megtekintéséhez.

(3) A részletes információk magukban foglalják a hálózat nevét és a hozzáférési pontok és terminálok MAC-címét a hálózatban.

(4)Kattintson egy MAC-cím elemre a megfelelő listában, hogy a megfelelő hozzáférési pont vagy terminál részletes oldalára lépjen.

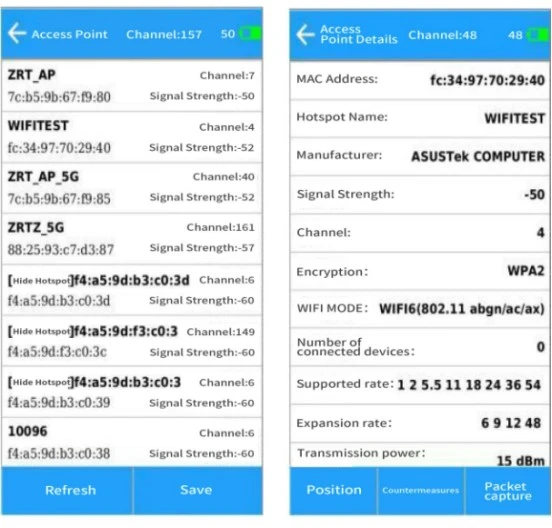

3. Hozzáférési pont

(1) Az"hozzáférési pont"listában látható az összes vezeték nélküli hozzáférési pont információ (beleértve a rejtett hot spotokat is)

(2) Kattintson"bejegyzést a hozzáférési pontok listájában" a hozzáférési pont részletes információinak megtekintéséhez.

(3) Kattintson a gombra"gombot lent" helymeghatározási, ellenintézkedési vagy csomagrögzítési műveletek kezdeményezéséhez az aktuális hozzáférési ponton

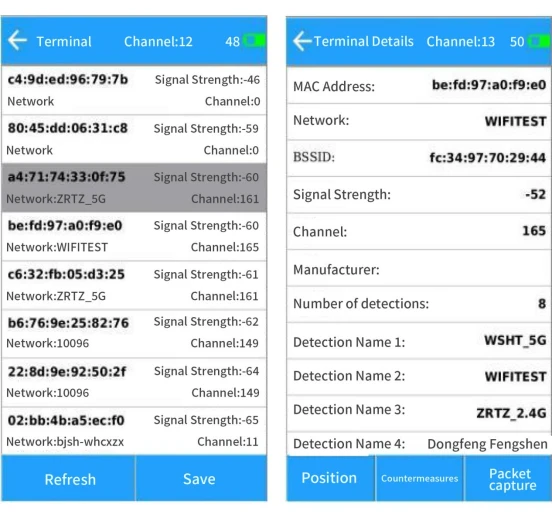

4.Terminális

(1) A terminállista a környező vezeték nélküli terminálok információit mutatja (beleértve a nem csatlakoztatott terminálokat is).

(2)A lista szürke elemei olyan eszközök, amelyek hosszú ideje nem voltak aktívak.

(3)A nem csatlakoztatott terminálok, ha több mint 5 percig inaktívak, törlődnek a listáról.

(4) Kattintson"egy bejegyzést a terminállistában"a terminál részletes információinak megtekintéséhez.

(5) Kattintson a gombra"gombot lent"helymeghatározási, ellenintézkedési vagy csomagrögzítési műveletek kezdeményezésére az aktuális terminálcélon.

(6) Annak a hot spotnak a neve, amelyhez a célterminál csatlakozott, megjelenik a terminál részleteinek alján

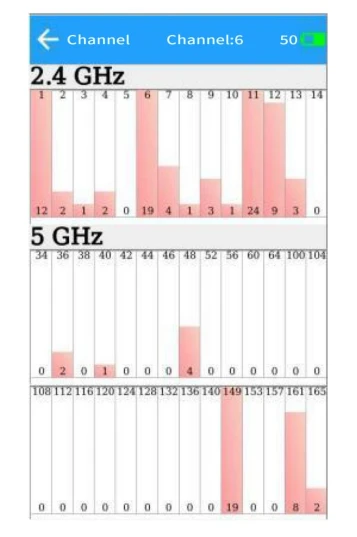

5.Csatorna

(1) A csatornalista a WIFI-csatornák használatát mutatja a környező vezeték nélküli környezetben. Beleértve a 2,4G csatornákat és az 5G-t

(2) csatornák.

(3) A csatorna száma a diagram felett van, a csatornán észlelt eszközök száma pedig lent.

(4) Minél magasabb a diagramsáv, annál forgalmasabb a csatorna.

(5) Kattintson"a megfelelő csatornasávot"a csatorna részleteire ugráshoz a csatorna adott eszközinformációinak megtekintéséhez.



6. Zavarészlelés

(1) Az interferenciaészlelés célja a támadások észlelése a környező vezeték nélküli környezetben, főként annak észlelésére, hogy a célpont rosszindulatúan megszakad-e.

(2) Ha azt észlelik, hogy a célpont gyakran megszakad, úgy tekinthető, hogy a célt mesterségesen ellensúlyozzák.

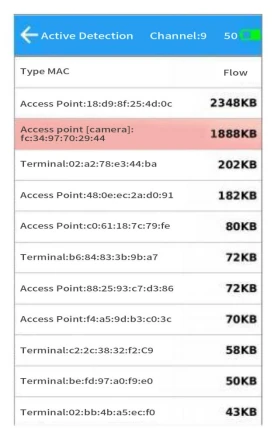

7.Aktív észlelés

(1) Az aktív észlelés az aktuálisan adatokat továbbító eszközök észlelésére szolgál, valamint a WIFI rejtett kamerák észlelésére is alkalmas.

(2) Ha a célpont rejtett kamerajellemzőkkel rendelkezik, pirossal jelöli, és riasztást ad. (Amikor a kamera riasztást észlel, a pontosabb döntés érdekében visszatérhet a fő felületre az eszközészlelési információk alaphelyzetbe állításához, majd ismét végrehajthatja az aktív észlelést.

(3) Több észlelés bejelentése esetén megállapítható, hogy a cél egy rejtett kamera.

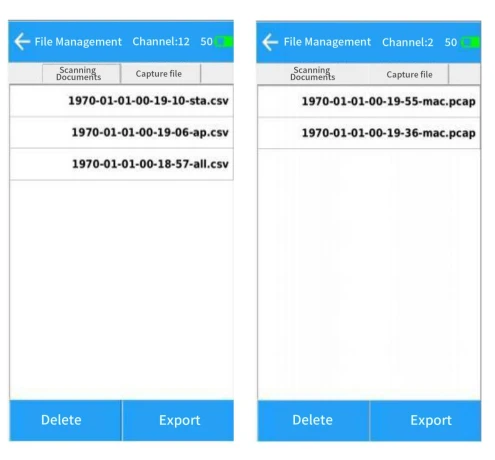

8. Fájlkezelés

(1)A fájlkezelő oldal megjeleníti az eszköz által mentett beolvasott fájlokat és csomagrögzítési fájlokat. A fájlok törölhetők.

(2)Külső USB-lemez (FAT32-re formázott) csatlakoztatható a fájlok exportálásához, és az exportált fájlok automatikusan törlődnek az eszközről.

(3)(Az "all"-ra végződő fájlnevek azt jelzik, hogy a fájl hozzáférési pont- és termináladatlistákat is tartalmaz. Az "ap" azt jelzi, hogy csak hozzáférési pont-listákat tartalmaz, az "sta" pedig azt, hogy csak terminállistákat tartalmaz.

(4) Az információk a kezdőlapon vagy a hálózaton is mentésre kerülnek, beleértve az összes listát. A rendszer az információkat a hozzáférési pontok listaoldalára menti, beleértve csak a hozzáférési pont információkat, és az információkat a terminál oldalon menti, beleértve csak a terminállista információkat.)

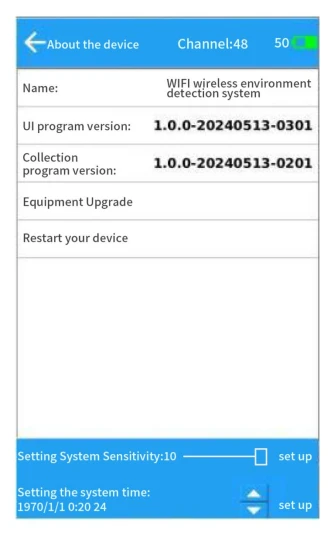

9. Készülékinformáció

(1) Az eszköz információs oldala tartalmazza az eszköz szoftverének verziószámát, és az eszköz frissíthető vagy konfigurálható.



Eszköz frissítés:

Formázza az USB-meghajtót FAT32-re, nevezze át a frissítési csomagot update.bin névre, és helyezze az USB-meghajtó gyökérkönyvtárába.

Az USB-meghajtó csatlakoztatása után kattintson az Eszköz frissítése elemre. Az automatikus frissítés befejezése után megjelenik a frissítés befejezését végző felület.

Húzza ki az USB-meghajtót, és kattintson az Eszköz újraindítása gombra a frissítés befejezéséhez.

Állítsa be a rendszer érzékenységét:

Miután a csúszkával kiválasztotta a rendszervizsgálat észlelésének érzékenységét, kattintson a hátul található Beállítás gombra. (Minél kisebb az érzékenység, annál kisebb a rendszer érzékelési tartománya)

Rendszeridő beállítása:

Miután rákattintott a megfelelő elemre az idősávban, válassza ki azt a hátul lévő beállító gombbal. Ezután kattintson a Beállítás gombra a beállításhoz.

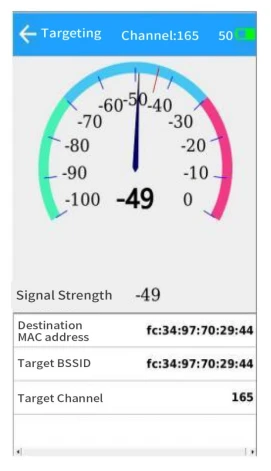

10. Cél pozicionálás

(1)Miután a hozzáférési pont adatait vagy a terminál részleteit tartalmazó oldalon elindította a cél helymeghatározását, a pozicionálási oldal ugrik.

(2)A diagram mutatója a cél aktuális jelerőssége . -100 a legtávolabbi távolság, a 0 pedig a legközelebbi távolság.

(3) Ugyanakkor a hangjelzések különböző frekvenciájúak a céljel erősségének megfelelően. (A hozzáférési pont pozicionálási értéke egyenletesebb lesz. Ha a hozzáférési pont nem jelent, kérjük, lépjen ki a helymeghatározásból, és-kutassa be újra a hozzáférési pont adatait. Lehet, hogy a hozzáférési pont a működő csatornát váltotta.

(4) A terminál célpont pozicionálásához, ha a cél aktív, a pozicionálási érték egyenletes lesz. Ha a cél inaktív, az érték általában nem folyamatos.)

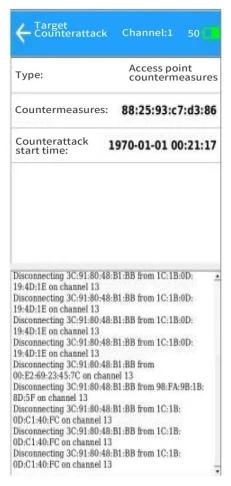

11. Célszámláló

(1)Miután ellenintézkedést kezdeményezett a célponttal szemben a hozzáférési pont részleteinek vagy a terminál részleteinek oldalán, az ellenintézkedés oldalát átirányítja a rendszer.

(2) Az ellenintézkedés állapotára vonatkozó információ az oldal alján található, és megjelenik az aktuális sikeres ellenintézkedési eszköz MAC-címe.

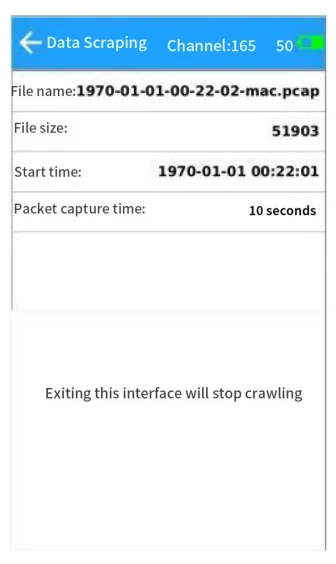

12.Célfogás

(1)Miután a hozzáférési pont részleteit vagy a terminál részleteit tartalmazó oldalon elindította a célpont csomagrögzítését, a rögzítési oldal ugrik.

2



13.Külső irányított antenna használata

A készülék beépített többirányú antennával rendelkezik. A pontos pozicionálás során a készülék támogatja a külső irányított antennákat.



14.A készülék töltése

A készülék töltése 12V-os töltővel történik. Az eredeti töltő töltési teljesítménye 12W. Töltés közben a töltő pirosan világít, teljesen feltöltve pedig zöldet.
